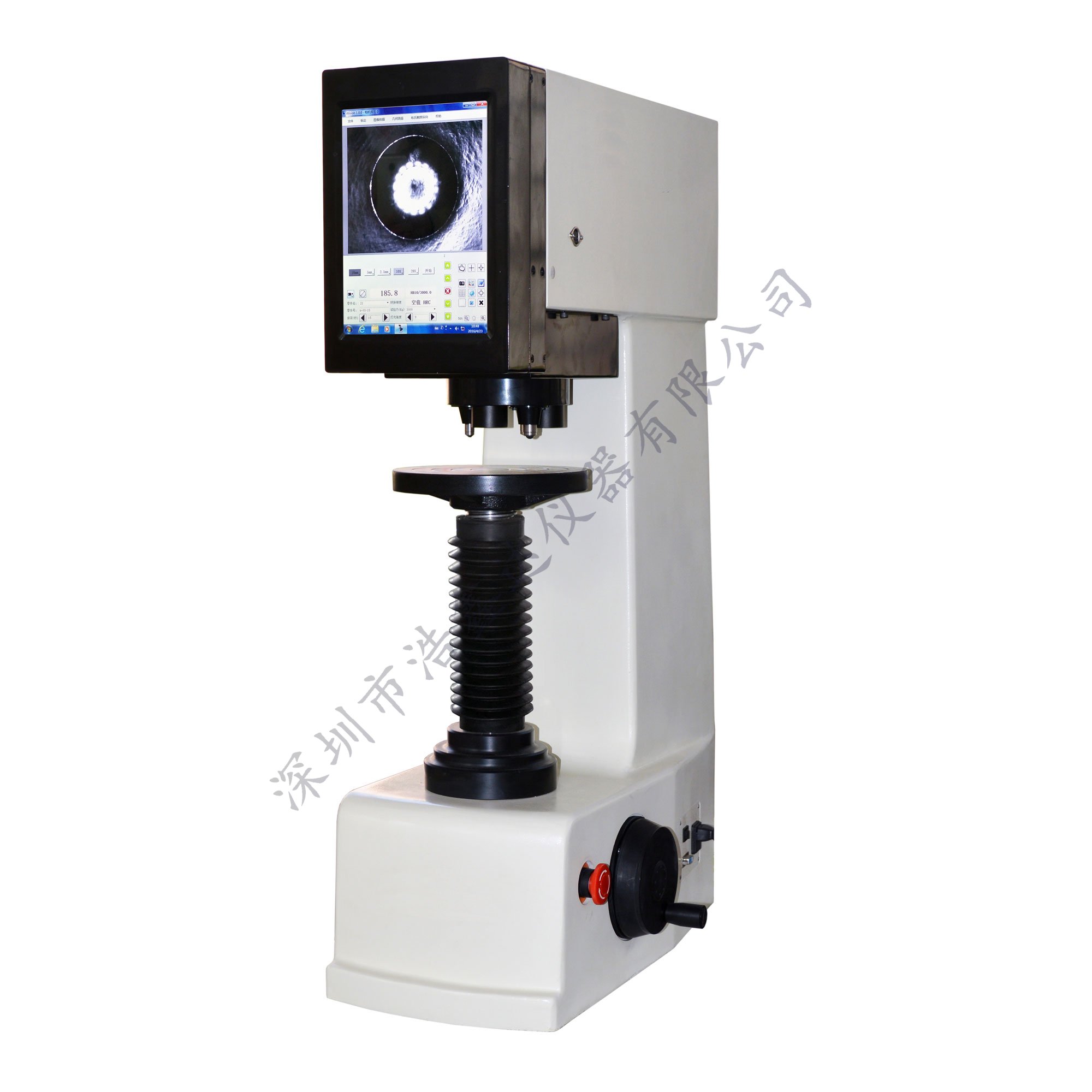

XHBT-3000Z III全自动三压头数显布氏硬度计壳体铸造而成,刚性强,测量精度高;采用精密结构设计,试验力施加由力传感器直接控制,使整机结构紧凑,加卸试验力平稳、准确。在电气上由CPU控制试验过程,物镜和压头间采用自动切换,切换定位采用机械与电子双重配合,使定位精度提高。内置触摸屏平板电脑,使参数设定、结果显示更加直观,操作更加便捷,也避免了显微镜的光源给眼睛带来的刺激和视觉疲劳,减少了测量误差。选择相应的标尺开始后,硬度计将自动选择压头及物镜,平台自动上升,施加完试验力后自动回到聚焦面,压痕清晰显示并自动测量,实现了布氏测量的全自动化。
l 本仪器具备10级试验力,13种布氏硬度的测试标尺,适用于测试各种金属材料;
l 同时具备了3个球压头及两组物镜,测量不同的试样时,不再有频繁更换压头的烦恼,光学结构严密、放大倍率高,使所需观察的表面非常清晰;
l 依据选择的标尺,物镜和压头自动切换,仪器会自动选择相应的压头及物镜进行测量和观察;
l 自动升降平台采用精密结构,平稳性高,开始测量后自动上升,施加完试验力后自动回到聚焦面,直接进行测量,实现了一键自动化的功能;
l 硬度计及工业平板电脑一体化,搭载Win7系统,具备电脑的所有功能;
l 内置CCD图像自动测量系统,触摸屏操作显示,可预置试验力保持时间、调节测量压痕光源的强弱功能,显示测量压痕长度、硬度值、硬度值的测量范围、测量次数等等;
l 软件系统还可以定标,手动微调,设置上下限报警等功能,保证测量的精确性;
l 具备转换标尺功能,可选择各硬度标尺之间的换算值;
l 硬度测试结果可生成WORD或EXCEL报表,可以打印输出,方便用户保存研究;
l 仪器具备USB接口、VGA接口及网口,可外接网络及其他设备,使用户拥有更多可选功能。
应用范围:
适用于铸铁、钢材、有色金属及软合金等材料的硬度测定,也适用于硬质的塑料、电木等某些非金属材料硬度的测定。
技术参数:
型号 |
XHBT-3000Z III |
|
试验力 |
kgf |
62.5kgf, 100kgf, 125kgf, 187.5kgf, 250kgf, 500kgf, 750kgf, 1000kgf, 1500kgf, 3000kgf |
N |
612.9N, 980.7N, 1226N, 1839N, 2452N, 4903N, 7355N, 9807N, 14710N, 29420N |
|
硬度测试范围 |
3.18~653HBW |
|
试验力施加方法 |
自动(加载/保荷/卸载) |
|
硬度读取 |
12寸电脑触摸屏,自动获取硬度值 |
|
计算机系统 |
CPU:Intel I5,内存:2G,固态硬盘:64G |
|
摄像头像素 |
300万 |
|
转换标尺 |
HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBS, HBW |
|
数据输出 |
内置USB接口,VGA接口,网口 |
|
物镜和压头切换 |
三压头和双物镜自动识别、自动切换 |
|
物镜 |
1× ,2× |
|
分辨率 |
3μm ,1.5μm |
|
保荷时间 |
0~95s |
|
试样最大高度 |
262mm |
|
压头中心至机壁距离 |
152mm |
|
电源 |
AC220V,50Hz |
|
执行标准 |
ISO 6506,ASTM E10-12,JIS Z2243,GB/T 231.2 |
|
外形尺寸 |
701×380×1000mm,外箱尺寸921×510×1280mm |
|
重量 |
净重198kg,毛重230kg |
标准配置:
名称 |
数量 |
名称 |
数量 |
仪器主机 |
1台 |
1×、2×物镜 |
各1只 |
2.5mm, 5mm, 10mm球压头 |
各1只 |
小平面、大平面、V型试台 |
各1个 |
保险丝2A |
2个 |
电源线 |
1根 |
标准硬度块150~250 HBW 10/3000 |
1块 |
标准硬度块150~250 HBW 5/750 |
1块 |
内六角扳手3mm |
1把 |
防尘罩 |
1只 |
