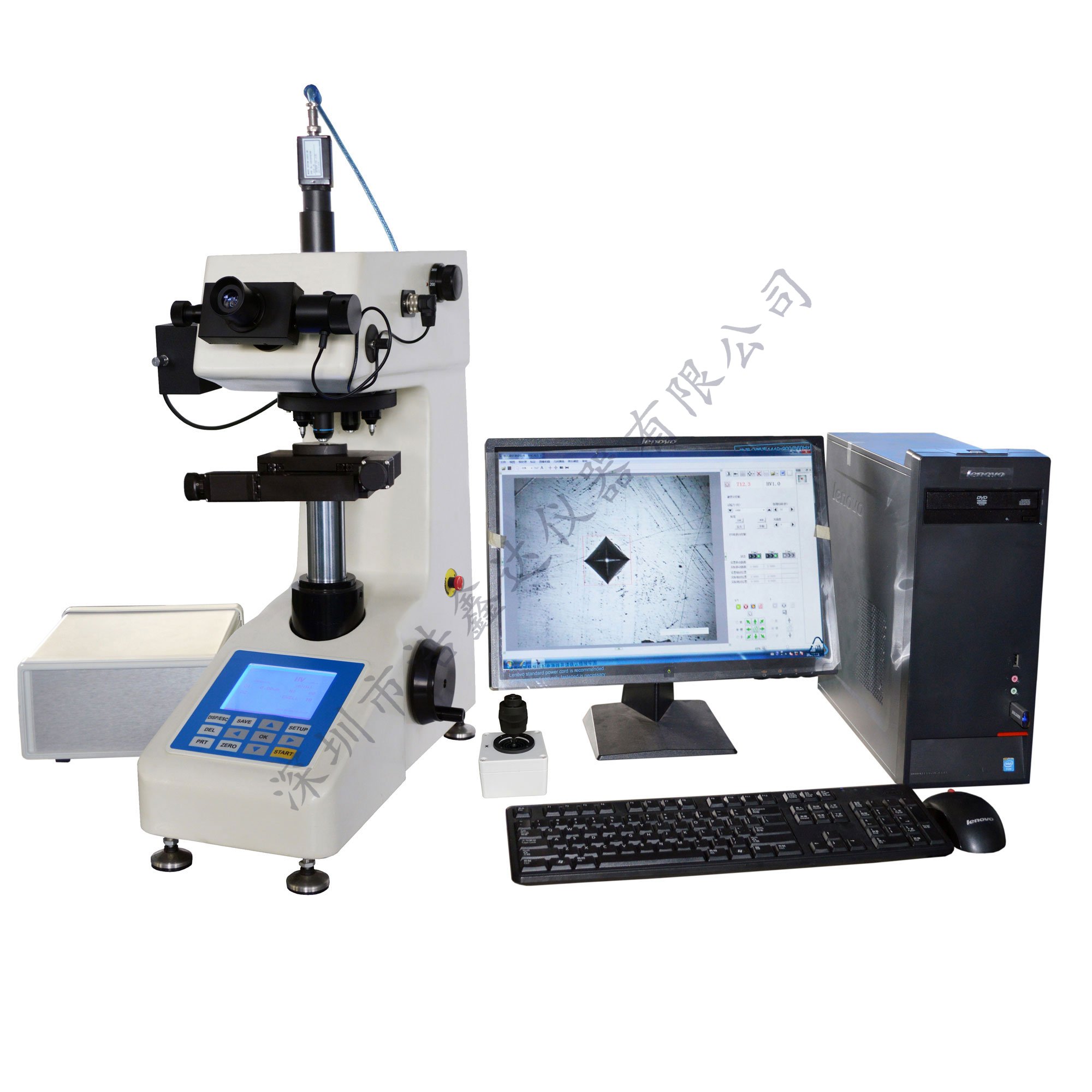

SCHV-2.0自动维氏硬度计

产品详细
产品购买

SCHV-2.0自动维氏硬度计光泛用于冶金,机电,五金等领域, 可对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试必不可少的分析测试仪器.通过RS232和硬度计通信,可选择不同的步长对XY轴移动,特别适合对渗碳层试样的硬度或硬化层深度进行测量,可配置不同载荷,能对不同的试样进行测量.并能生成图文报表并储存.使用户操作简单,使用便捷

SCHV-2.0自动维氏硬度计可以单点测量维氏硬度压痕,也可以连续多点自动加荷后测定硬度压痕,同时可提供硬度分布曲线,根据该曲线得到相应的硬化层深度。所有的测量数据和计算结果以及压痕图像都可以生成图文报表,并可以打印或储存.



  SCHV-2.0自动维氏硬度计软件还能分别控制硬度计的转塔, 灯光,保荷时间,载物台移动,加载荷等,可进行PC机对硬度计的命令控制.同时硬度计也会返回执行命令信号.做到上下位机相互通讯, 该软件稳定,可靠,机械定位精度非常高.完全能满足测试要求

试验力:(0.0980.2460.490.981.962.944.909.80)N
      (1025501002003005001000)gf

注意:本硬度计可选配2k特制砝码(按合同提供),进行2000gf2kgf)试验力的维氏硬度测试

加载控制:自动(加荷/保荷/卸荷)

测试模式:HV/HK

保荷时间:599(1秒为增量)

硬度值:自动测量压痕,自动输入测量读数;自动计算并显示硬度值

语言:中文/英文
◆ 光学系统:
->
物镜:10×(观察时)、40×(测量时)
->
测微目镜:10×
->
总放大倍数:100×(观察)、400×(测量)
->
最大测量范围:200μm
->
分辨率:0.015μm
◆ 全自动X-Y试台:
->
尺寸:100×100mm
->
行程:25×25mm
->
分辨率:0.01mm

◆ 试件:
-> 最大高度:90mm
->
最大深度:120mm(从中心算起)
◆ 节能模式:15分钟不用后自动进入待机模式
LCD对比度:32级可调
◆ 光源:12V/20W
◆ 光源亮度:16级可调
◆ 加载电机:3W,100V/AC,4rpm
◆ 加载电机驱动方式:无触点SSR
◆ 电源:220V,50/60Hz
◆ 整机功耗:≤60W
◆ 主机尺寸:491×321×551mm
◆ 主机重量:约38kg



软件功能:

系统联动:通过硬度计串口通讯,实现系统与硬度计联动。

压力联动:硬度计试验力转换时,系统感知试验力变化并实时显示在系统中。

转塔联动:软件控制硬度计进行物镜压头之间相互切换,无需人工控制硬度计。

加载联动:软件控制硬度计进行加载,无需人工控制硬度计。

测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值。

光学联动:手动聚焦。

图像采集:实时显示硬度图像,可存储、打印图像。

自动测量:自动找出压痕的四个顶点,速度快,数据准,有多种专业算法以适用不同压痕。连打连测、即打即测、指定坐标打压。

自动寻点:在压痕的四个顶点附近点取,系统自动寻找最佳顶点,大大降低人为误差。

对角测量:点取压痕的左上及右下角,即可读出硬度值。

四点测量:点取压痕的四个顶点,读出硬度值。

硬度换算:依据国家标准,自动进行布氏洛氏维氏努氏等多种硬度数值转换,实时显示。

图文报告:自动记录测量数据,自动生成硬度深度曲线,保存或打印硬度深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按 WORD 文档保存。

结果统计:将多个压痕的测量结果以 EXCEL 数据格式导出,并自动统计测量次数、硬度最大值、最小值、平均值、方差等。

联动控制:系统通过串口通讯,感知试验力变化、控制硬度计转塔、加载并直接读数。

自动位移:配置高精度 X-Y 自动平台。

自动识别:领先的压痕自动识别技术,在 0.3 秒内读出 D1/D2 HV 值。

性能稳定:对非镜面抛光、光线不匀,不在中心的压痕均可自动读取。

功能强大:手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。

使用方便:通过硬度块进行定标,符合用户日常习惯。半天培训,即可正常使用。

自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。

重复性好:自动读数重复性高,满足用户专业要求。

自动扫描:能够自动扫描出试样边缘及轮廓。



软件参数:

1、计算机主机:品牌机(2G内存,500G硬盘,19寸宽屏液晶屏)

2、喷墨打印机

3、适用操作系统:WIN XPWIN7

4、数字成像系统

高分辨率:130万像素(1280×1024

高速采集:1280×1024 分辨率:25 /秒;

高清晰度:黑白图像,清晰度更好;

靶面尺寸:1/2 英寸

5X-Y 自动载物台

台面尺寸:100×100×50 毫米

最大行程:50×50 毫米

最小步距:小于 2 微米

移动速度:可调;

控制方式:手动控制、电动控制、计算机控制;

6X-Y 物台计算机控制模式

定位移动:物台直接移动到软件设定位置;

定点移动:选择试样上任一点,移动到压头下方;

定向移动:鼠标点击控制载物台进行八个方向任意移动,移动步距可设置;

任意移动:鼠标拖拽载物台向任意方向移动,便于用户浏览试样表面情况;

变速移动:平台移动时,共有二档(快速和慢速),速度可选、可调;

其他功能:原点位置任意设置、自动复位、机械限位等多种专业功能,满足各种需求;

7、测量方式

自动模式——自动载物台移动(XY方向)+自动读数

手动模式 1——自动加载+手动目镜刻线测量

手动模式 2——手动移动载物台+手动调焦+自动/手动测量

8、自动读数/手动读数

自动读数时间:单个压痕读数时间约 300 毫秒;

自动测量精度:0.1 微米;

自动测量重复性:±0.8%

手动读数:手动点取,自动寻点、4 点测量、2 对角线测量;

9、结果保存/输出

存储/输出测量数据及实验参数,包括 D1D2HVXY 等;

存储/输出有效硬化层深度曲线报告;

存储/输出图像;
