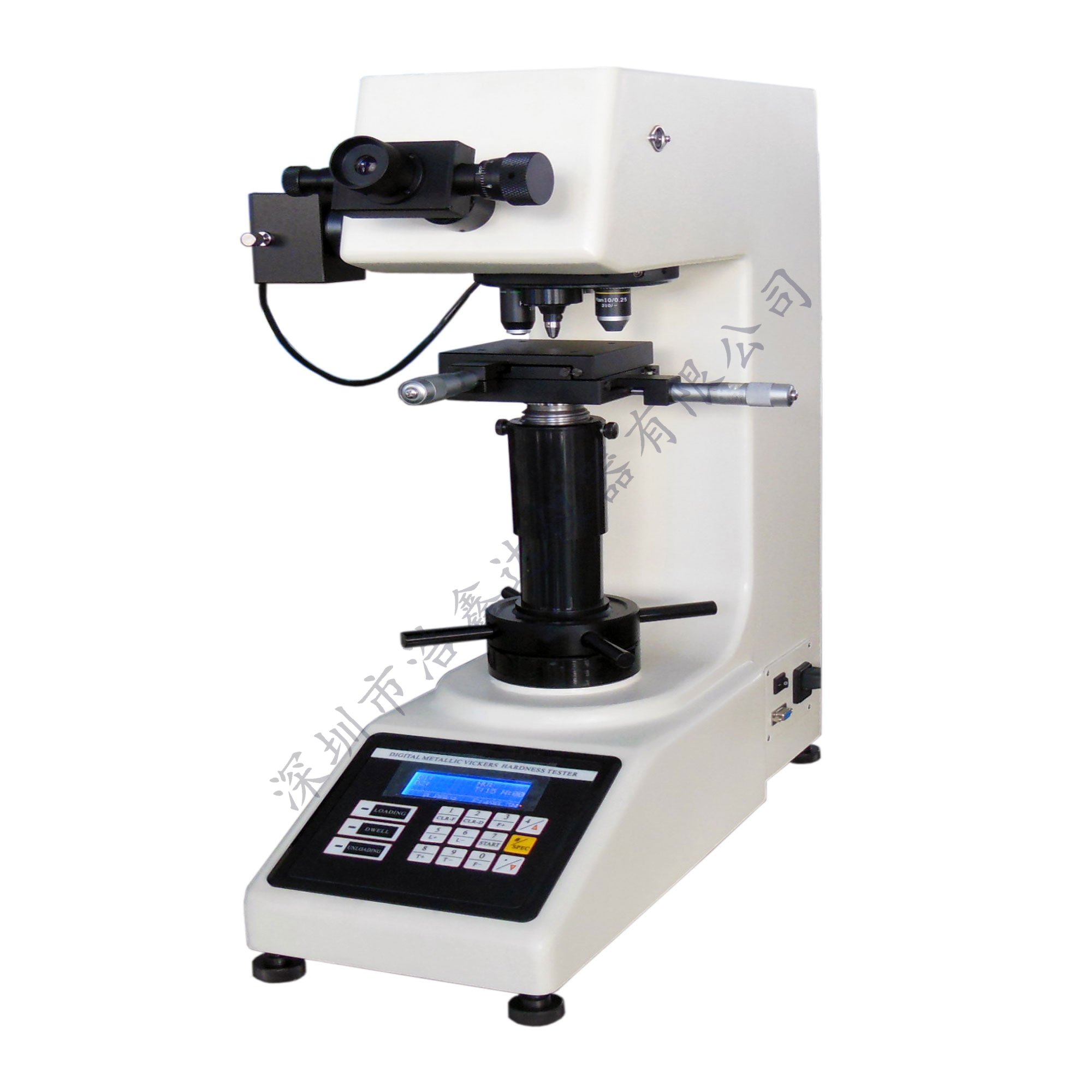

HV-5/HV-5Z维氏硬度计是光、机、电一体化的高新技术产品,仪器采用闭环式加载控制系统,使试验力精度提高,示值的重复性及稳定性佳。在屏幕上能显示试验力、保荷时间、测量次数,操作时只要从键盘输入压痕对角线长度,即可自动计算出硬度值并显示在屏幕上。可选配CCD图像自动测量系统。
应用范围:
黑色金属、有色金属、IC薄片、表面涂层、层压金属;玻璃、陶瓷、玛瑙、宝石、薄塑料等;碳化层和淬火硬化层的深度及梯度的硬度测试。
技术参数:
型号 |
HV-5 |
HV-5Z |
|
试验力 |
kgf |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf |
|
N |
2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N |
||
硬度测试范围 |
1HV~2967HV |
||
试验力施加方法 |
自动(加载/保荷/卸载) |
||
物镜和压头切换 |
手动切换 |
自动切换 |
|
物镜 |
20× (观察用),40×(测量用) |
||
目镜 |
10× 读数显微镜 |
||
总放大倍数 |
200× , 400× |
||
分辨率 |
0.25μm |
||
保荷时间 |
0~60s |
||
光源 |
卤素灯光源 |
||
X-Y试台 |
尺寸: 100×100mm; 行程: 25×25mm; 分辨率: 0.01mm |
||
试样最大高度 |
171mm |
||
压头中心至机壁距离 |
131mm |
||
电源 |
AC220V,50Hz |
||
执行标准 |
ISO 6507,ASTM E92,JIS Z2244,GB/T 4340.2 |
||
外形尺寸 |
530×280×630mm,外箱尺寸621×450×740mm |
||
重量 |
净重36kg,毛重48kg |
