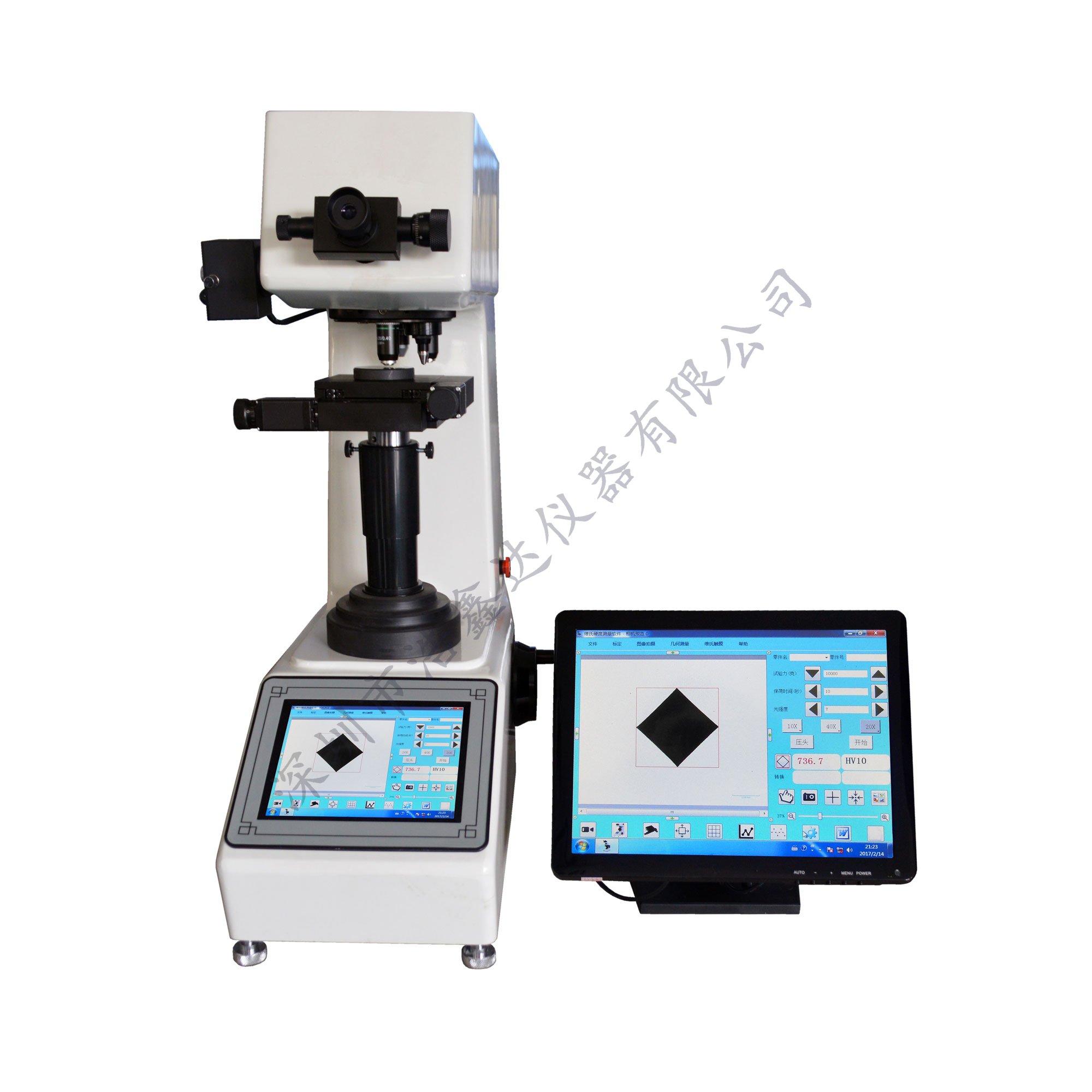

XHVT-5Z全自动维氏硬度计

产品详细
产品购买

        XHVT-5Z/10Z/30Z/50Z /V3.0全自动维氏硬度计是平板电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能。通过内置CCD图像采集系统,在平板电脑上直接显示测试的压痕,触摸屏按键,自动测试维氏硬度值,彻底解决了维氏硬度计用显微镜测量压痕对角线长度的方式。避免了显微镜的光源给眼睛带来的刺激和视觉疲劳,保护了试验人员的视力。是中国维氏硬度计的一次重大革新。

l  采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,显示清晰直观,操作方便。

l  内置CCD图像采集系统,压痕显示清晰直观,只需触摸按键即可读取硬度值。

l  压头和物镜间自动识别、自动转塔,自动测量维氏硬度值。

l  具有硬度标尺转换功能,可在各硬度标尺之间进行换算。

l  配置了3组物镜测量,供用户选择。

l  系统支持两种语言:中文和英文。

l  备有USB接口、VGA接口、网口,硬度值的测试结果,通过USB接口打印输出,连接网络上传共享。

l  自动记录测量数据,可生成硬度-深度曲线,保存成WORDEXCEL文档。

 X-Y电动试台,自动对焦,仪器自动测量,完全实现了维氏硬度测试的自动化。

应用范围:

黑色金属、有色金属、IC薄片、表面涂层、层压金属;玻璃、陶瓷、玛瑙、宝石、薄塑料等;碳化层和淬火硬化层的深度及梯度的硬度测试。

技术参数:

型号

XHVT-5Z / 10Z / 30Z / 50Z / V3.0

试验力

kgf, N

XHVT-5Z / V3.0

0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf

1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N

XHVT-10Z / V3.0

0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf

1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N

XHVT-30Z / V3.0

0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf

2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N

XHVT-50Z / V3.0

0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf

4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N

硬度测试范围

1HV~2967HV

试验力施加方法

自动(加载/保荷/卸载)

物镜和压头切换

自动切换

计算机系统

CPUIntel I5,内存:2G,固态硬盘:64G

摄像头像素

130

转换标尺

HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW

硬度读取

触摸屏显示压痕、自动读取

数据输出

可生成WORDEXCEL报告,得到曲线图

物镜

10×20×40×

最小测量单位

0.1μm0.05μm0.025μm

保荷时间

0~60s

光源

卤素灯光源

X-Y电动试台

尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm

试样最大高度

185mm

压头中心至机壁距离

130mm

电源

AC230V50Hz

执行标准

ISO 6507ASTM E92JIS Z2244GB/T 4340.2

外形尺寸

外箱尺寸650×380×960mm560×335×675mm

重量

净重55kg,毛重66kg
