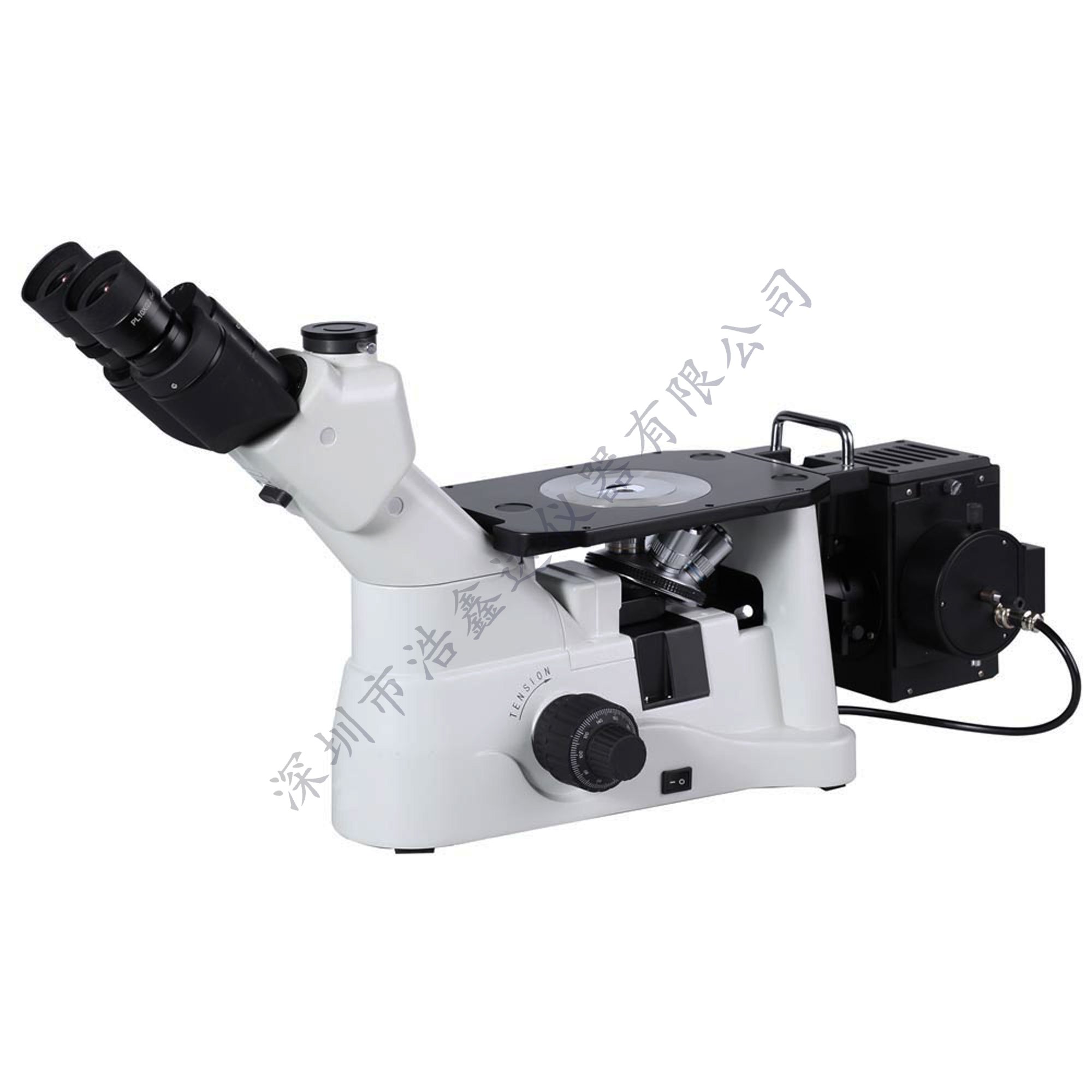

HXD300E倒置金相显微镜

产品详细
产品购买

       HXD300E倒置金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构,应用于工厂或实验室进行铸件质量鉴定,原材料的检验或对材料处理后金相组织的研究分析等工作。

简介

■光学系统:无限远色差校正光学系统(CSIS),像质更好,分辨率更高,观察更舒适。

■目镜及物镜:高眼点、超宽视野平场目镜,PL10x/22mm,提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺,无限远平场消色差超长工作距专业金相物镜,无盖玻片设计。

■观察筒:铰链式三目,视度可调节,45°倾斜,可对观察图像进行采集和保存,配置电脑和专业软件实现图像分析。

■调焦机构:低手位粗微调同轴调焦机构,带有粗调松紧调节装置,粗调每转行程40mm,微调精度0.002mm

■照明系统:带可变光阑和中心可调视场光阑的反射式柯拉照明器,自适应89V-240V宽电压,12V50W进口卤素灯,有效保护和延长卤素灯泡的使用寿命。

■载物台:可加装同轴低手位调节移动尺及载物台延伸板,拓展应用空间,满足不同需求客户的使用。

主要参数

1.目镜

类 型

放大倍数

视场(mm)

备 注

高眼点大视野平场目镜

PL10X

Φ22

标配

PL15X

Φ16

选配

 2.物镜

类 型

放大倍数

数值孔径(mm)

工作距离(mm)

平场消色差专用金相物镜

LMPL5X

0.15

10.8

LMPL10X

0.30

10.0

LMPL20X

0.45

4.0

LMPL50X

0.55

7.8

LMPL100X

0.80

2.1



   3.光学总放大倍数:50X1500X;  内定位五孔转换器.

   4.载物台:固定平台:尺寸160X250mm,金属载物台板(中心孔Φ12/金属载物台板(中心孔Φ25/载物台延伸板

5.偏光装置:起偏镜和检偏镜均可移出光路,检偏镜插板可360°旋转

6.调焦系统:粗微调同轴,粗调每转行程:38mm,微调每转行程:0.2 mm,调焦精度:0.002mm,带松紧调节装置

   7.反射照明系统:反射式柯拉照明器,带可变孔径光栏和中心可调视场光栏,自适应90V~240V宽电压,12V50W卤素灯,中

     心可调,,亮度连续可调

   8.滤色镜:Φ32mm/绿//中性

   9。摄像装置:0.5X C型摄像接筒

系统组成

电脑型(300E): 1.金相显微 2.适配镜 3.摄像器(CCD) 4.计算机

数码相机型金相显微镜(300D): 1.金相显微 2.适配镜 3.数码相机

总放大参考倍数

 HXD300E型:50--2800倍(17寸显示器)  HXD300D型:50--2600(数码相机)
