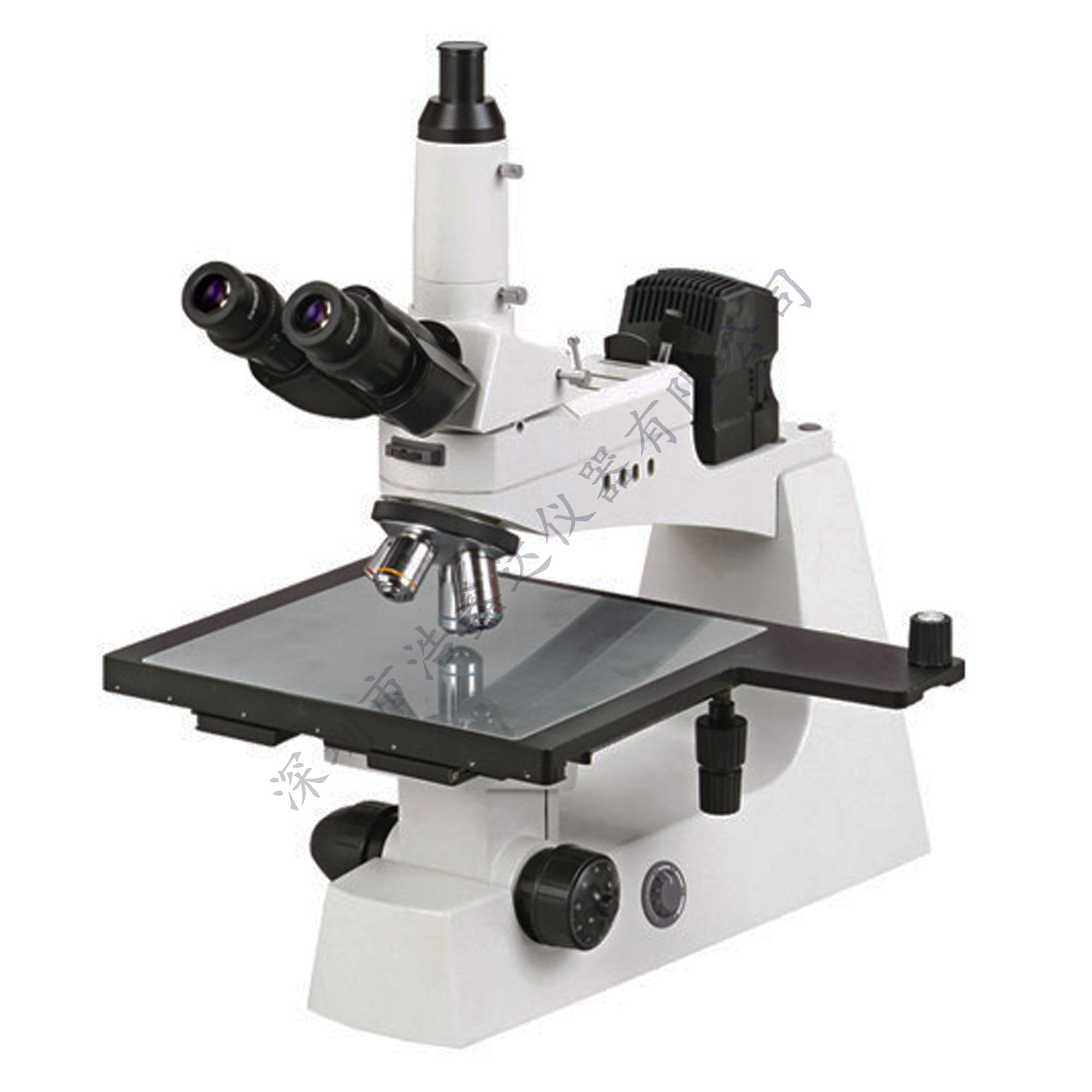

HXD302正置金相显微镜适用于对不透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统,实现偏光观察、暗场观察等功能,紧凑稳定的高刚性主体,充分体现了显微操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想设备。
主要规格:
1.目镜
类别 |
放大倍率 |
视场直径(mm) |
平场大视野目镜 |
WF10× |
ф22 |
2. 物镜:
无限远平场物镜 |
数值孔径NA |
工作距离 |
PL5X |
0.12 |
26.1 |
PL10X |
0.25 |
20.2 |
PL20X |
0.40 |
8.8 |
PL50X |
0.7 |
3.68 |
PL80X |
0.8 |
1.25 |
3. 三目镜筒:
铰链式,倾斜30°,瞳孔距离55mm-75mm,100%通光摄影
4. 同轴粗微动调焦机构:
粗微调同轴调焦机构, 微动格值0.7μm
5. 双层机械机械工作台:
工作台尺寸:208mmX270mm,纵向移动: 205mm 横向移动:205mm
6. 照明光源:
落射照明:6v30w卤素灯 亮度可调 ,带视场光栏、孔径光栏、起偏振片及滤色片
透射照明:6v30w卤素灯 亮度可调
7. 偏光装置:
可插入式起偏振片,内置推拉式检偏镜可以移出光路
8. 滤色片:
蓝、绿、黄、磨砂
9.转换器:
五孔内向式滚珠内定位
