4XC金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,该仪器是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构,应用于工厂或实验室进行铸件质量鉴定,原材料的检验或对材料处理后金相组织的研究分析对比等工作。
本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机(数码相机)完美地结合在一起而开发研制成功的一项高科技产品。可以在计算机(数码相机)显示屏上很方便实时动态观察,并能对所需要的图片进行编辑、保存和打印。
仪器标准配置:
型号 |
4XC |
目镜 |
大视野 Wide field WF10X(Φ18mm) |
物镜 |
消色差物镜(无盖玻片) 10X/0.25 |
消色差物镜(无盖玻片) 20X/0.40 |
|
半消色差物镜(无盖玻片) SP 40X/0.65 |
|
消色差物镜(无盖玻片) 100X/1.25 (弹簧,油) |
|
目镜筒 |
三目镜,倾斜30˚ |
滤色片 |
磨砂玻璃 |
蓝滤色片 |
|
绿滤色片 |
|
黄滤色片 |
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置 |
转换器 |
四孔(滚珠内定位) |
载物台 |
双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm) |
照明系统 |
6V 20W 卤素灯,亮度可调 |
CCD摄像头 |
500万像素显微镜专用CCD摄像头 可拍照、测量、打印等 |
金相专用分析软件 |
具有386种分析与报告模块,可对金相组织的分析与测定及报告输出 |
仪器选配件:
名称 |
类别/技术参数 |
目镜 |
大视野 WF16X(Φ11mm) |
分划 10X(Φ18mm) 格值0.1mm/格 |
|
物镜 |
长距平场消色差物镜(无盖玻片) PL 5X/0.12 |
长距平场消色差物镜(无盖玻片)PL L 60X/0.75(弹簧) |
|
长距平场消色差物镜(无盖玻片)PL L 100X/0.85 (弹簧) |
|
消色差物镜(无盖玻片) 60X/0.85 |
|
目镜筒 |
双目镜,倾斜30˚ |
转换器 |
五孔(滚珠内定位) |
简易偏光装置 |
起偏镜组 |
检偏镜组 |
|
CCD接头 |
0.4X |
0.5X |
|
0.5X带分划尺,格值0.1mm/格 |
|
摄影装置 |
2.5X/4X变倍摄影装置带10X取景目镜 |
4X对焦摄影装置 |
|
MD卡环 |
|
PK卡环 |
|
数码相机接头 |
CANON(A610,A620,A630,A640) |
系统组成:

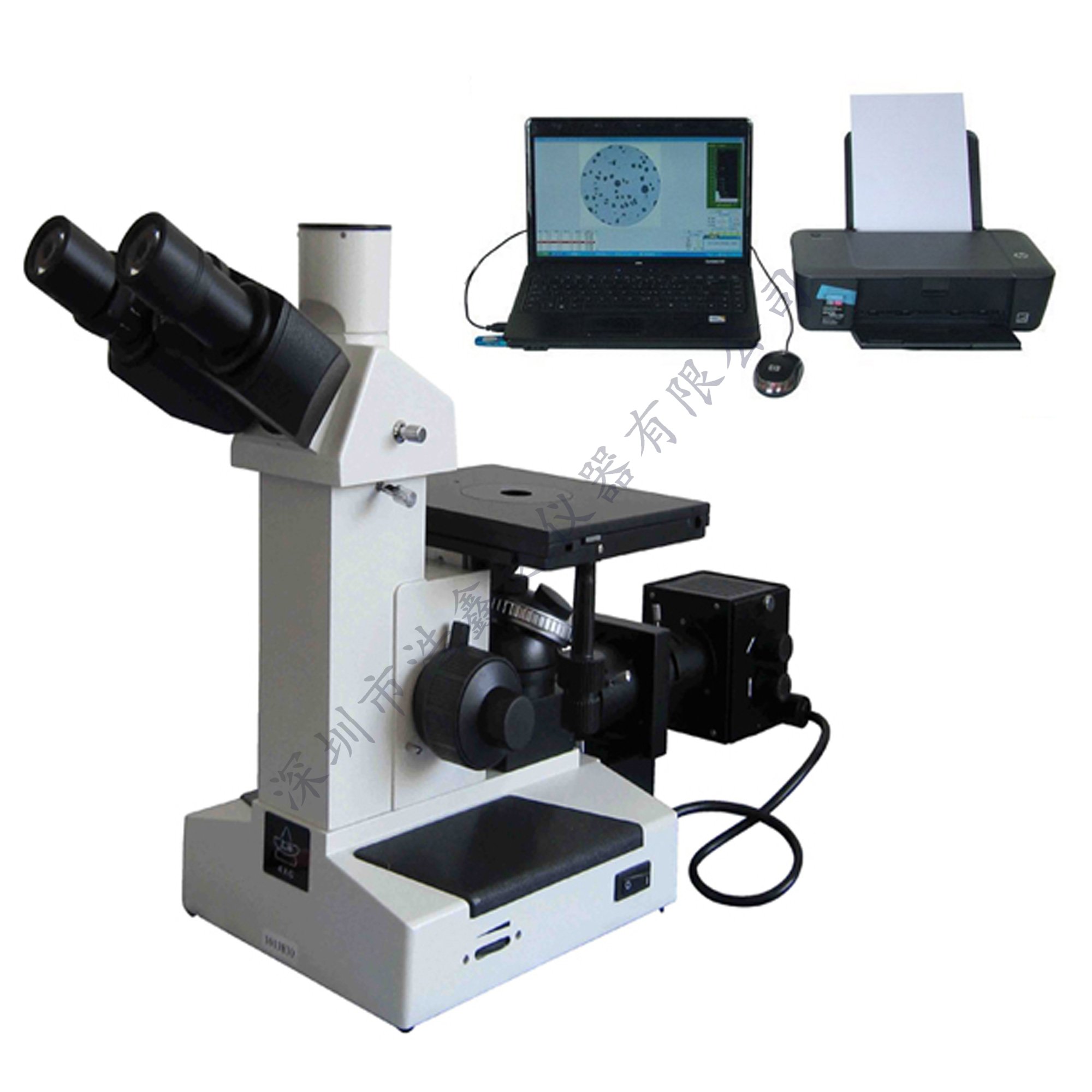

电脑型金相显微镜(4XCC):1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
