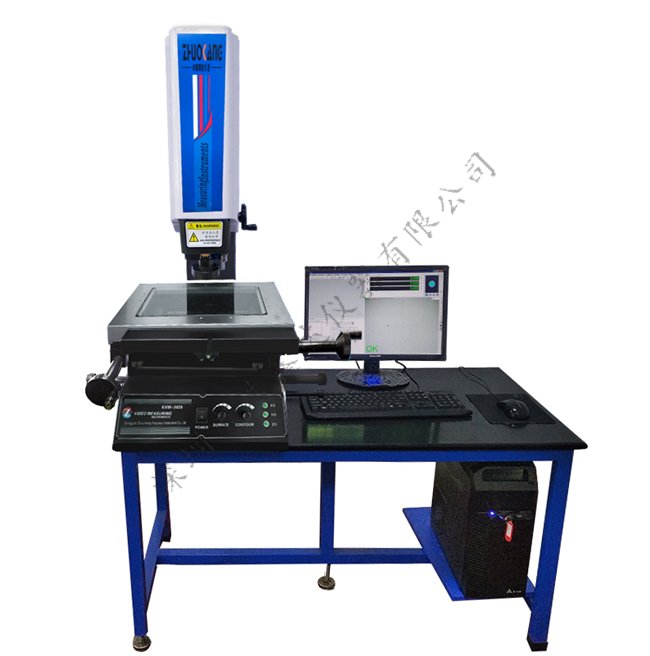

HX-2010型二次元影像测量仪

产品详细
产品购买
        浩鑫达HX系列二次元影像测量仪简称影像测量仪是集光、机、电为一体的精密的二维测量仪器。特别适合用于小件为对象的精密测量或逆向测绘,00级高精度的花石底座和立柱,保证了高强度,耐腐蚀,极高的稳定性双层高精度高强度工作台,稳定性好,高精度无牙螺杆传动,适用于对塑料零件、五金模具、电子组件、光纤器件、精密零件、钟表零件、小五金等的测量;选配英国Renisham接触测头组,可三维测量。

二次元功能:

1、多点测量点、线、圆、弧、椭圆、矩形测量。
2、组合测量、中心点构造、、交点构造、中点构造、线构造、圆构造、角度构造。
3、坐标平移和坐标摆正,提高测量效率。
4、巨集指令,同一种工件批量测量更加方便快捷。
5、测量数据直接输入到Auto CAD中,成为完整的工程图;可以对比误差。
6、测量数据可转换到办公文档office。
7、多种语言界面切换。
8、专业SPC分析报告
9、像素自动找边:不需要人为判断现在是否已经点到了物品之上

仪器规格:


仪器型号
HX-1510
HX-2010
HX-2515
HX-3020
HX-4030
HX-5030
工作台
金属台尺寸(mm)
354 ×228
460 ×230
450 ×280
510 ×290
606 ×466
700 ×450
玻璃台尺寸(mm)
210 ×160
270 ×160
306 ×196
360 ×160
450 ×350
550 ×350
运动行程 (mm)
150 ×100
200 ×100
250 ×150
300 ×200
400 ×300
500 ×300
仪器重量( kg )
100
110
120
200
240
500
测量与瞄准系统
摄影机: 彩色1/2"CCD摄影机 变焦物镜倍率: 0.7~4.5X
视频总倍率: 18~120X 物方视场 : 7~1.1mm
工作距离 : 108mm
Z轴升降: 150 mm
数显分辨率 : 1μm
X.Y坐标测量示值误差≤ (3+L/200)μm
照明: 表面光源与透射光源均用LED , 亮度可调 电源: 220V(AC) , 50HZ , 30W
测量软件:标备自动测量软件,可自动寻边、去毛刺,可测点、线、圆、圆心距、角度、摆正等
