型号
|

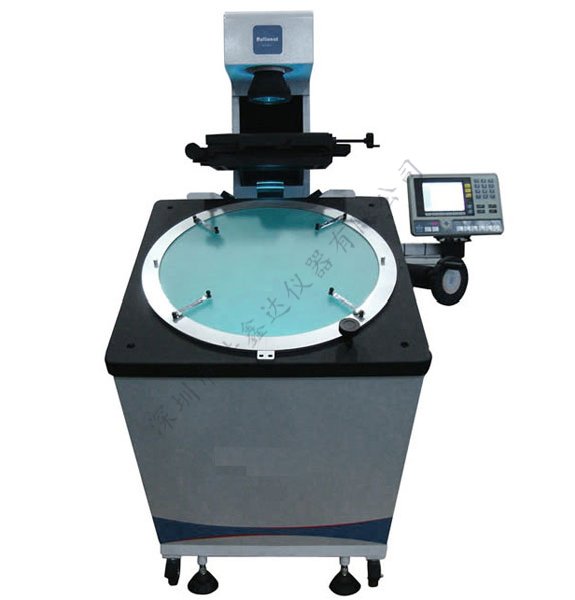

CPJ-6020V
|
|||||
X轴坐标行程(mm)
|
200
|
|||||
Y轴坐标行程(mm)
|
100
|
|||||
金属台面尺寸(mm)
|
404×265
|
|||||
玻璃台面尺寸(mm)
|
270×170
|
|||||
数显分辨力(μm)
|
0.5
|
|||||
示值误差(μm)
|
2.5+L/75 (L为被测物体长度,单位:mm)
|
|||||
Z轴坐标行程(mm)
|
50 (调焦)
|
|||||
仪器重量(kg)
|
360
|
|||||
外形尺寸(mm)
|
1200×1140×1940
|
|||||
投影屏
|
尺寸 (mm)
|
Ф 615,使用范围>Ф600(刻有米字线)
|
||||
旋转范围
|
0~360°
|
|||||
旋转分辨力
|
1' or 0.01°
|
|||||
物镜
|
放大倍数
|
5× (选)
|
10× (标)
|
20× (选)
|
50× (选)
|
100× (选)
|
物方视场 (mm)
|
Ф120
|
Ф60
|
Ф30
|
Ф12
|
Ф6
|
|
工作距离(mm)
|
242.8
|
143.2
|
85.5
|
92
|
48.5
|
|
最大测量高度(mm)
|
50
|
50
|
50
|
50
|
48
|
|
仪器电源: AC 100-240V 50/60Hz。总功率: 650W
|
