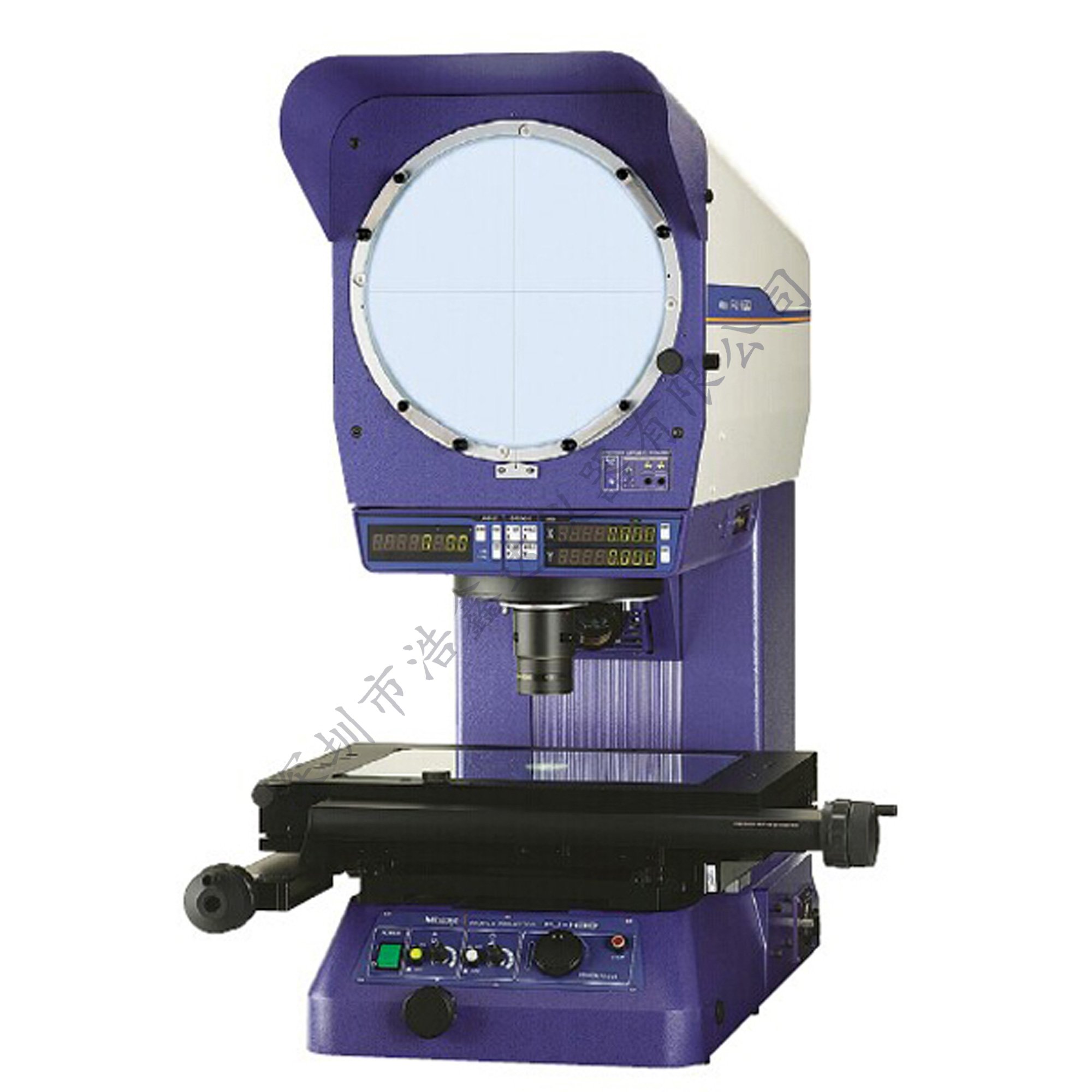

投影屏幕
|
型号
|
PJ-H30A1010B
|
PJ-H30A2010B
|
PJ-H30A2017B
|
PJ-H30A3017B
|
||||
|
货号
|
303-712-1*1
|
303-713-1*1
|
303-714-1*1
|
303-715-1*1
|
|||||
|
投影屏幕，OPTOEYE
|
型号
|
PJ-H30D1010B
|
PJ-H30D2010B
|
PJ-H30D2017B
|
PJ-H30D3017B
|
||||
|
(内置)，电动聚焦
|
货号
|
303-732-1*1
|
303-733-1*1
|
303-734-1*1
|
303-735-1*1
|
||||
|
投影图像
|
正像
|
||||||||
|
|
有效直径
|
ø306mm
|
|||||||
|
|
屏幕材料
|
精细磨砂玻璃
|
|||||||
|
|
屏幕旋转
|
±360º (可显示±370º)
|
|||||||
|
|
角度读数
|
数显计数器 (LED) (ABS/INC 模式切换, 调零)
|
|||||||
|
|
分辨力
|
1' 或 0.01º (可切换)
|
|||||||
|
投影屏幕
|
机械装置
|
微调和锁紧
|
|||||||
|
|
十字线
|
90º (实线)
|
|||||||
|
|
放大倍率
|
10X (标准选件), 5X, 20X, 50X, 100X
|
|||||||
|
投影镜头
|
所有物镜具有相同焦点。内置活动半透半反镜用作同轴反射照明。
|
||||||||
|
|
镜头安装
|
卡扣安装，3镜头卡扣式转塔
|
|||||||
|
倍率精度
|
透射照明
|
标称放大率小于±0.1%
|
|||||||
|
反射照明
|
标称放大率小于±0.15%
|
||||||||
|
|
|
卤素灯泡(24V，150W，50小时) (No.515530)
|
|||||||
|
|
透射照明
|
可变照明角度(垂直/斜反射，可调聚光镜头)，内置吸热滤光片，内置冷却风扇，无级调光控制，柔光照明
|
|||||||
|
照明
|
|
(冲击电流降低)
|
|||||||
|
|
反射照明
|
卤素灯泡(24V，150W，50小时) (No.515530)
|
|||||||
|
|
可变远心光学系统，吸热滤光片，内置冷却风扇，无级调光控制，柔光照明 (冲击电流降低) 灯泡滑动更换座
|
||||||||
|
X / Y计数器分辨力 *2
|
0.001mm
|
||||||||
|
测量范围 (X×Y)
|
100×100mm
|
200×100mm
|
200×170mm
|
300×170mm
|
|||||
|
测量精度 *3
|
(3+0.02L)μm L: 测量长度 (mm)
|
||||||||
