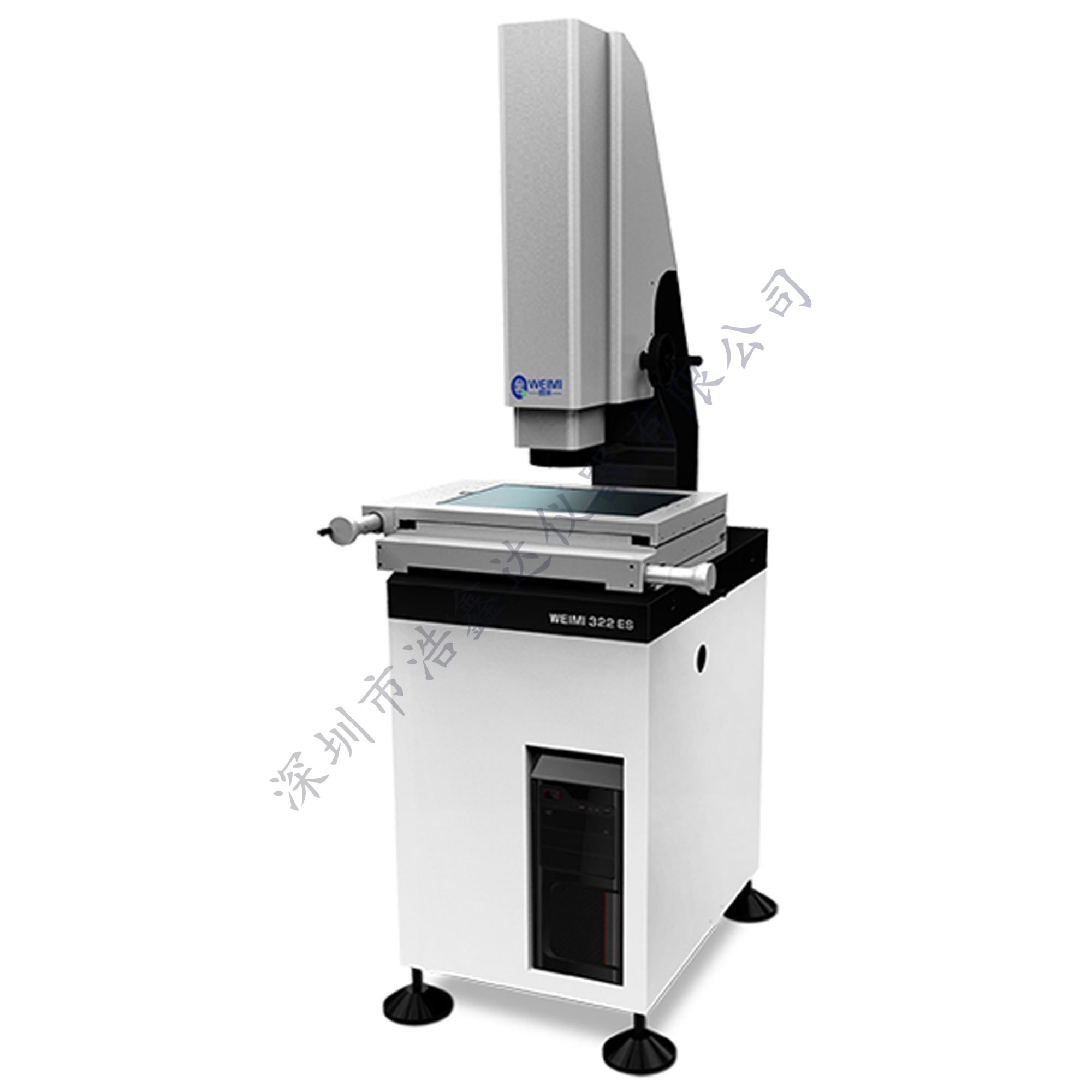

高精度二次元影像测量仪

■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性

■ 三层球墨铸铁工作台设计、配合精密V型交叉导轨、长久使用不会变形，有效保证极高的机械精度

■ 高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面

■ 三环八区LED环形表面冷光源及轮廓光源、避免灯光发热而影响精密产品的变形

■ 多角度多区灯、保证产品特殊位置的准确抓取，有效饿提高了测试精度，软件控制灯光，设备无任何开关，可有效节省售后成本

■ 多配置自动研weimiDD/weimiMT全自动变倍镜头，变换倍率无须校正，有效的避免了测试的人为误差

■ 自动研发影像测量仪软件、功能强大、操作简单

■ 适用于：PCB、LCD、TET、手机金属中框全尺寸等行业

型号参数

型号		212ES	322ES		432ES	542ES	652ES
外型尺寸 LWH（mm）		6105101720	7105101720		9107101720	70016401730	80015601730
测量范围（mm）	Y	200	300		400	500	600
	X	100	200		300	400	500
	Z	200	200		200	200	200
工作台（mm）	工作台面	360*260	460*360		560*560	660*560	760*660
	材质	00级大理石&QT500球墨铸铁/V型交叉导轨
	玻璃尺寸	260*160		360*260	460*360	560*460	660*560
承重kg	35(可定制）
总重量（kg）		160		260	360	500	650
影像测量及测量系统	CCD	weimi20 1/3寸彩色高分辨率摄像机 520TV线（可选配）
	变焦物镜	自主研发weimiDD全自动变倍镜头
	视频放大倍率	30-225X
	物方视场	10.6-1.6mm
	工作距离	90mm
线性精度（um）		X/Y精度≤2.2+L/200 Z精度≤4+L/50("L"指被测物体长度，单位mm)
重复精度（mm）		≤0.003
定位精度（mm）		0.001
照明		LED表面光及下光源，亮度可调
温湿度		温度范围：15-30°C，相对温度：20-80%（非冷凝）
电源		220V±10%（AC） 50HZ
机器功率（w）		400		400	400	500	500
