高精度高速全自动影像测量仪

产品详细

产品购买

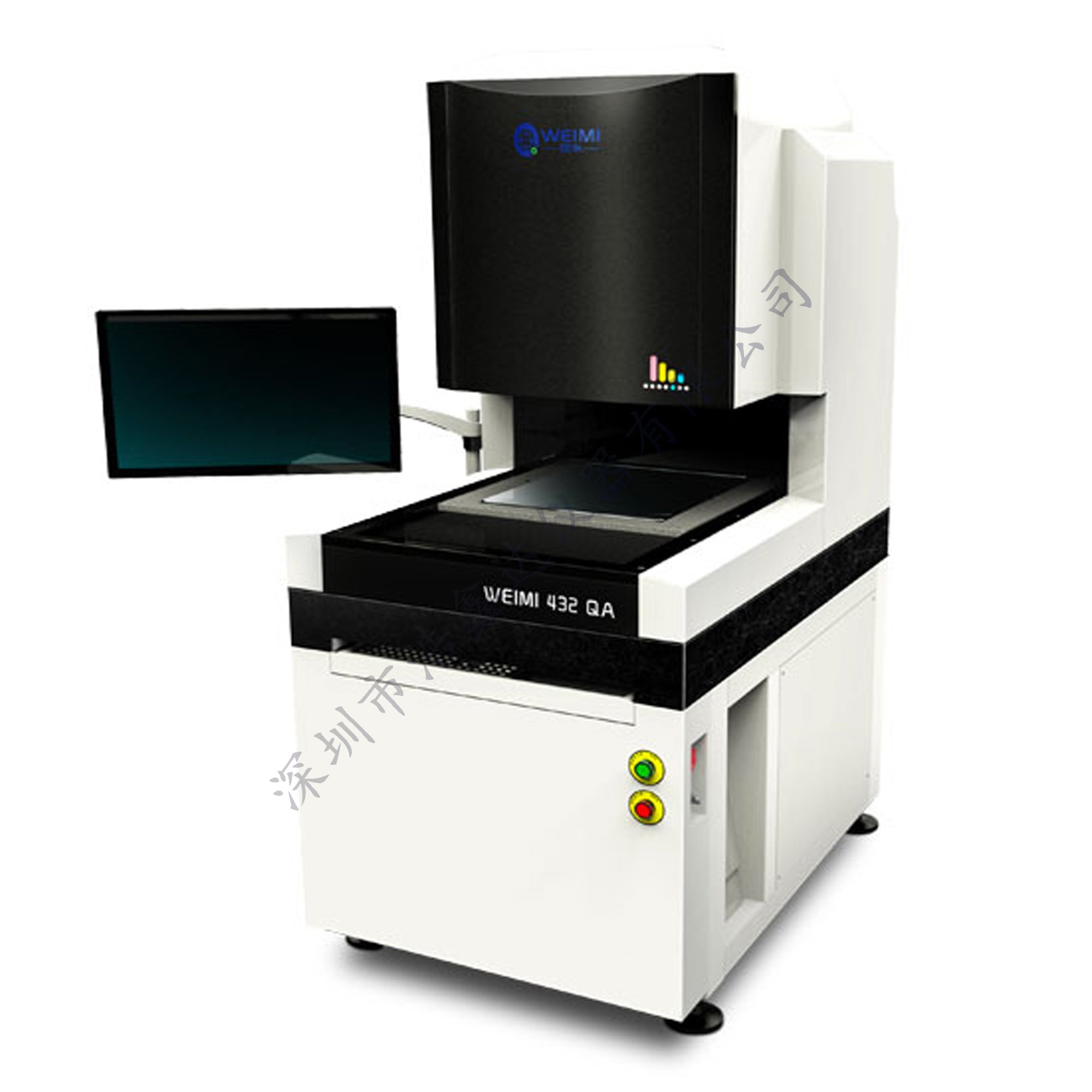

高精度高速全自动影像测量仪

■ 旗舰型高速测量、更稳定、精度更高。

■ 精度大理石底座、立柱、保证拥有极高的稳定性及刚性

■ 台湾高精度直线导轨和研磨级滚珠丝杆

■ 日本进口松下全闭环伺马达，速度可调控，定位精度可达O.OO1mm内

■ 德国进口海德汉高精密非接触式光栅尺，分辨率0.0005mm

■ 美国进口Navitrr全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差

■ 可选配英国Renishaw接触式探头

■ 可选定制升降大灯，产品轮廓显示更清晰，抓取更精准

■ 可选配精密点激光/线激光

■ 适用于：PCR、LCD、TET、手机金属中框全尺寸等行业

型号参数：

型号		322QA	432QA
外型尺寸 LWH（mm）		9505201700	1150x720x1700
测量范围（mm）	Y	300	400
	X	200	300
	Z	200	200
工作台面	460*360	560*660
工作台（mm）	玻璃尺寸	360*260	460*360
承重kg	35(可定制）
总重量（kg）		300	500
影像测量及 CCD		weimi20 1/3寸彩色高分辨率摄像机 520TV线（可选配）
测量系统	变焦物镜	美国进口Navitrr全自动变倍镜头
	视频放大倍率	30-225X
	物方视场	10.6-1.6mm
	工作距离	90mm
线性精度（um）		X/Y精度≤2.2+L/200 Z精度≤4+L/50("L"指被测物体长度，单位mm)
重复精度（mm）		≤0.003
定位精度（mm）		0.001
照明		LED表面光及下光源，亮度可调
温湿度		配备同轴光/LED表面光及下光源，亮度可调
电源		220V±10%（AC） 50HZ
机器功率（w）		1100w
