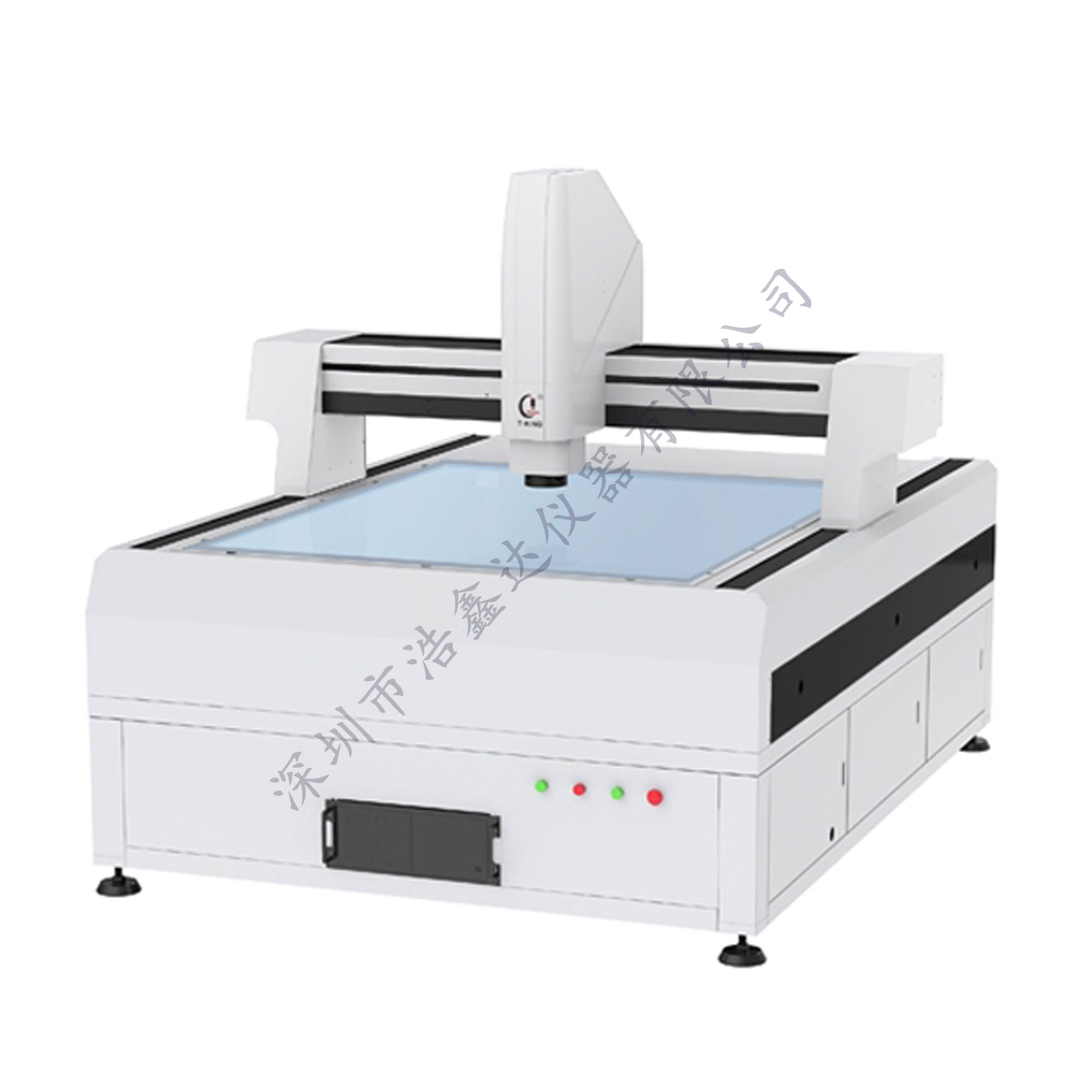

龙门式影像测量仪

■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性
■ 台湾高精度直线导轨和研磨级滚珠丝杆
■ 全闭环伺马达,速度可调控
■ 德国进口海德汉高精密非接触式光栅尺,分辨率0.001mm
■ weimiDD全自动变倍镜头,改变倍率不需要取比例尺,有节省校正时间、避免人为误差
■ 可选配英国Renishaw接触式探头
■ 可选配精密点激光/线激光
■ 适用于:PCR、LCD、TET、手机金属中框全尺寸等行业

型号参数:

型号
542QS
642QS
742QS
842QS
1210QS
2015QS
外型尺寸 L*W*H(mm)
1150*910*1920
1350*1100*1920
1550*13100*1920
1750*1510*1920
2150*1910*1920
2350*1100*1920
测量范围(mm)
Y
500
600
700
800
1200
2000
X
400
500
600
700
1000
1500
Z
200
200
200
200
200
200
工作台(mm)
工作台面
660*560
760*660
860*760
960*860
1300*1160
2200*1760
玻璃尺寸
560*460
660*560
760*660
860*760
1260*1060
2060*1560

承重kg
50
总重量(kg)
800
1100
1400
1700
3200
5300
影像测量及测量系统
CCD
weimi20 1/3寸彩色高分辨率摄像机 520TV线(可选配)
变焦物镜
0.7-4.5X
视频放大倍率
30-225X
物方视场
10.6-1.6mm
工作距离
90mm
线性精度(um)
X/Y精度≤2.2+L/200 Z精度≤4+L/50("L"指被测物体长度,单位mm)
重复精度(mm)
≤0.003
定位精度(mm)
0.001
照明
LED表面光及下光源,亮度可调
温湿度
温度范围:15-30°C,相对温度:20-80%(非冷凝)
电源
220V±10%(AC) 50HZ
机器功率(w)
1500
1850
1850
2000
2000
2600
