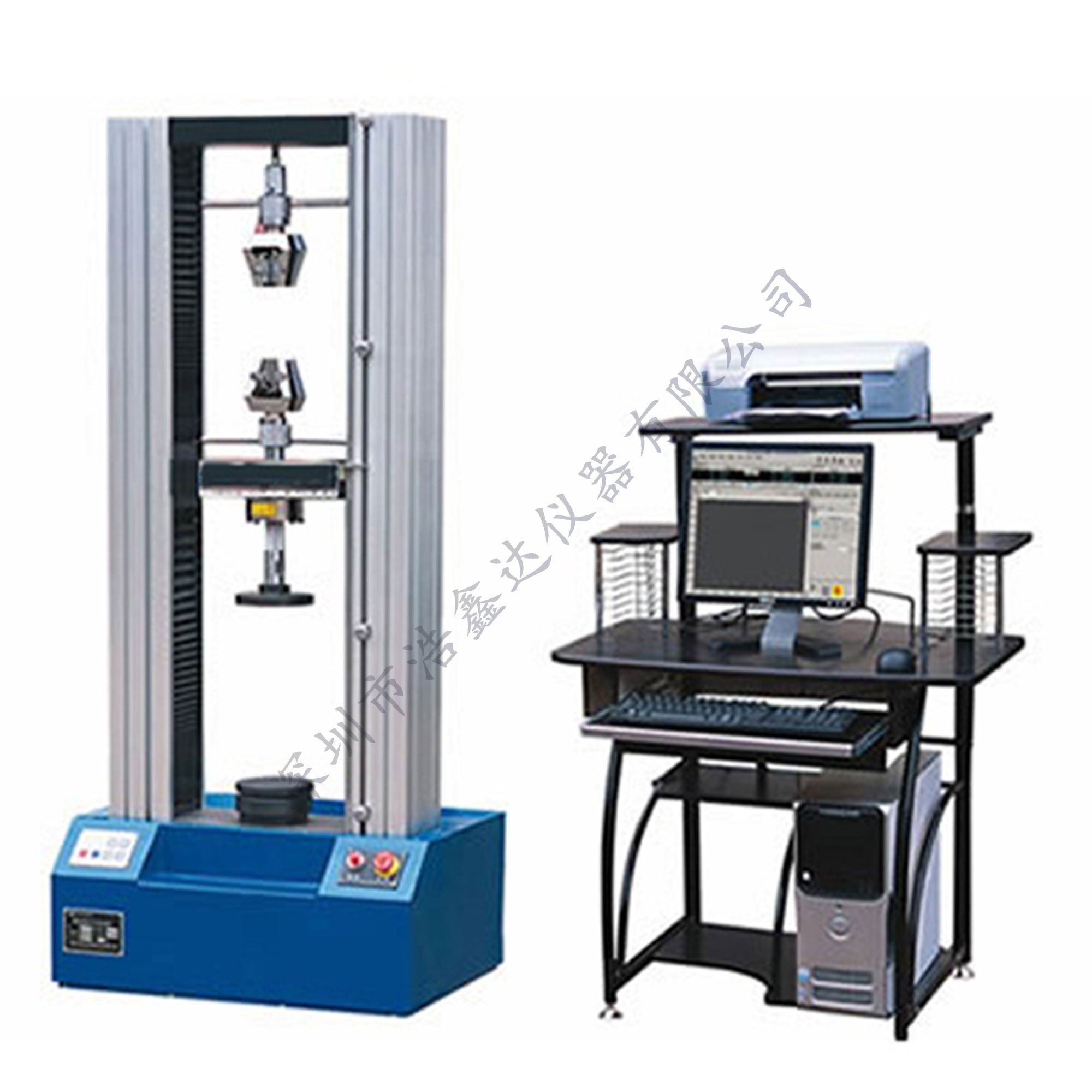

WDW-300微机控制电子式万能试验机

产品详细
产品购买
 WDW-300微机控制电子式万能试验机

 技术指标:

1. 试验机等级:1

2. 试验力指标:

最大值: 300kN

测量范围:0.4%-100%

准确度:优于示值的±1

3. 变形指标:(详见系统配置单)

引伸计标距:50mm

测量最大值: 10mm

测量范围: 2%-100%

准确度:优于示值的±1

4. 位移:

测量精度:优于示值的±1

分辨率:0.001mm

5. 速度:

范围:0.005mm/min ~ 500mm/min无级调速

精度:优于示值的±1

6. 主机参数:

试验宽度:600mm

拉伸行程:600mm

压缩行程:600mm

7. 工作环境: 室温1035,湿度20%80%

8. 力控速率调节范围:0.01~10%Fs/s

9. 力控速率控制精度:速率<0.05%Fs时,为±2%设定值以内;速率0.05%Fs时,为±0.5%设定值以内。

10. 变形速率调节范围0.01~10%Fs/s

11. 变形速率控制精度:速率<0.05%Fs时,为±2%设定值以内;速率0.05%Fs时,为±0.5%设定值以内。

12. 位移速率控制精度:速率<0.01mm/min时,为±1%设定值以内;速率0.01mm/min时,为±0.2%设定值以内。

13. 恒力、恒位移、恒变形控制范围:0.5%~100%Fs

14. 恒力、恒位移、恒变形控制精度:设定值≥10%Fs时,为设定值的±0.1%以内;  速率<10%Fs时,为设定值的±1%以内

15. 主机尺寸:1110*785*2525                                       mm

系统配置:

序号

项目名称

生产厂家及规格

数量

备注

1

主机框架

深圳浩鑫达

1



2

交流伺服电机及系统

台湾东元

1



3

减速系统

台湾减速机

1



4

滚珠丝杠

济宁

2



5

负荷传感器

               深圳浩鑫达

1



6

变压器

5KW

1



7

计算机

联想(当前主流配置)

1



8

打印机

HP 彩色喷墨打印机

1



9

光电编码器

2000线

1



10

软件及三闭环控制系统

济南唯品

1



11

随机工具、随机文件

使用说明书,安装手册等

1



12

标配附具

1. 楔型拉伸附具

平钳口: 0-77-1414-20 (mm)

1







圆钳口:φ9-14、φ14-20、φ20-26 mm

1



2. 压缩附具

压盘直径:φ120mm

1
