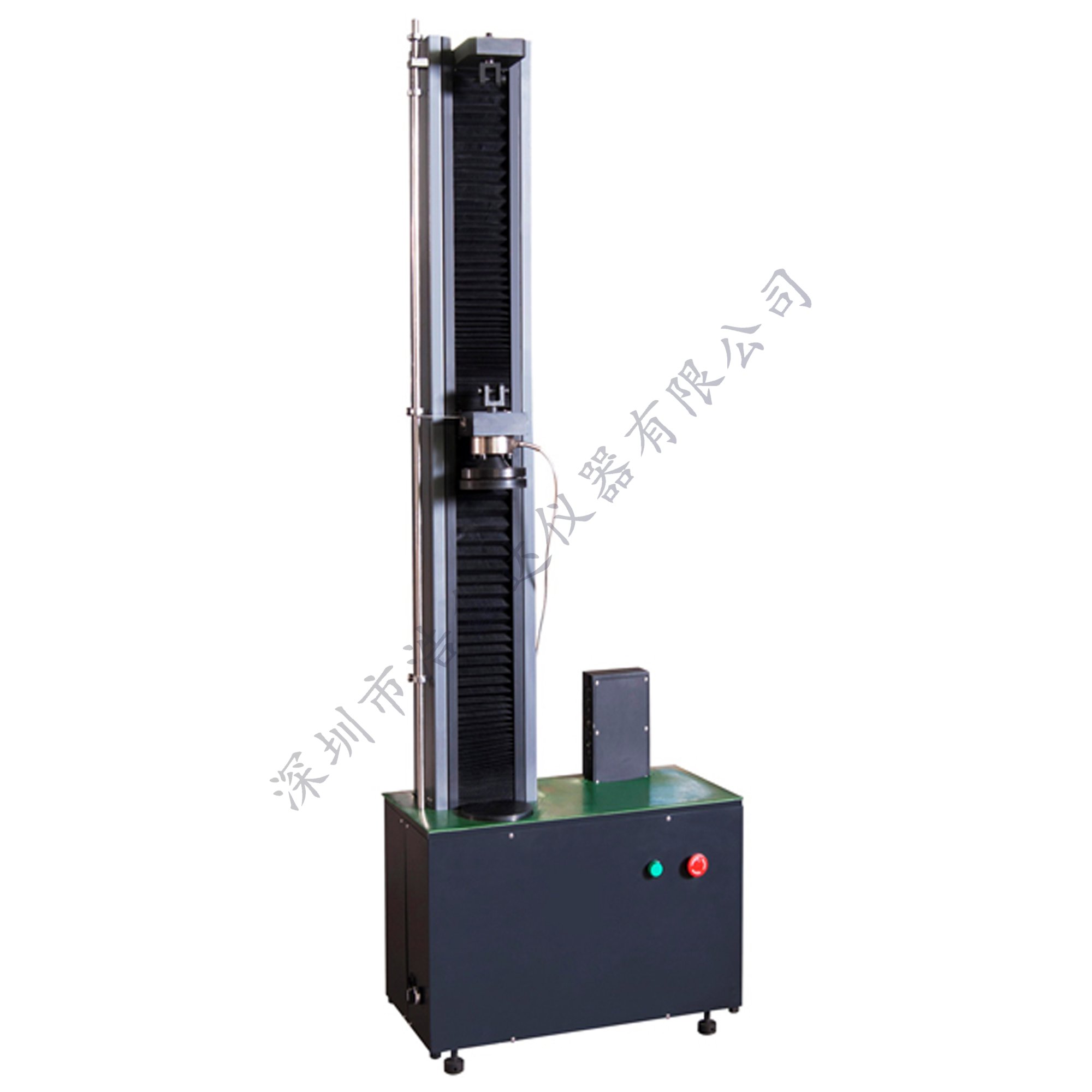

WDS型液晶显示电子拉力试验机是针对高等院校、科研院所而设计的电子拉力试验机。试验机主机与辅具的设计融汇了我公司的先进技术,外形美观,操作方便,性能稳定可靠。系统通过唯品控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密丝杠副带横梁上升、下降,完成试样的拉伸力学性能试验,无污染、噪音低,效率高,具有较宽的调速范围。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
主要功能及特点:
1、调速系统:采用伺服电机和减速机,性能稳定可靠,具有过流、过压、过载等保护装置。调速范围可达1~500mm/min。
2、传动机构:传动部分采用圆弧同步齿形带,精密丝杠副传动,传动平稳,噪音低,传动效率高。
3、附具连接:万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。
4、操作系统:触摸健操作方式,液晶显示器实时显示,全中文操作,克服了老式数码管显示容易发生故障的难题,并且美观大方、方便快捷。
5、自动标定:系统可自动实现示值准确度的标定.
6、自动显示:在整个试验过程中,液晶实时显示试验力、位移、峰值、运行状态、运行速度等。
7、自动控制:试验参数输入完毕,可自动完成试验过程。
8、试样判断:试样断裂后,移动横梁自动停止移动。
9、限位保护:具有机械和程控两级限位保护功能。
10、特殊附具:除配有标准拉伸或压缩附具外,也可根据用户需要配备特殊附具。
主要技术指标:
1、 机 型: 单臂(液晶显示)
2、 最大试验力: 1/2/3/5KN
3、 操 作 方式: 全中文菜单操作
4、 测 量 范 围: 最大试验力的2%—100%
5、 精 度 级 别: 1级
6、 试验力准确度: 优于示值的±1%
7、 变形显示误差: ≤±(50+0.15L)
8、 试 验 力: 最小分辨力0.01N
9、 位 移 测 量: 分辨率为0.01mm
10、 变形准确度: 优于±1%
11、 液晶显示内容: 试验力、位移、峰值、运行状态、运行速度等
12、 无 级 调 速: 采用直流伺服电机及控制系统
13、 试验空间调整机构:伺服电机,同步带传动
14、 电 机 功 率: 150W
15、 调 速 范 围: 1mm/min~~500 mm/min
16、 试 验 行 程: 600mm(可根据客户需求定制)
17、 拉 伸 空 间: 600mm(可根据客户需求定制)
18、 压 缩 空 间: 600mm(可根据客户需求定制)
19、 主 机 尺 寸: 540*280*1700mm
20、 外 观: 符合国家GB/T2611标准
21、 成 套 性: 符合标准要求
22、 试验保护功能: 过载保护
23、 安全保护装置: 限位开关
24、 供 电 电 源: 220V 50Hz
25、 重 量: 约200Kg
26、 工 作 环 境: 室温~45℃,湿度20%~80%
