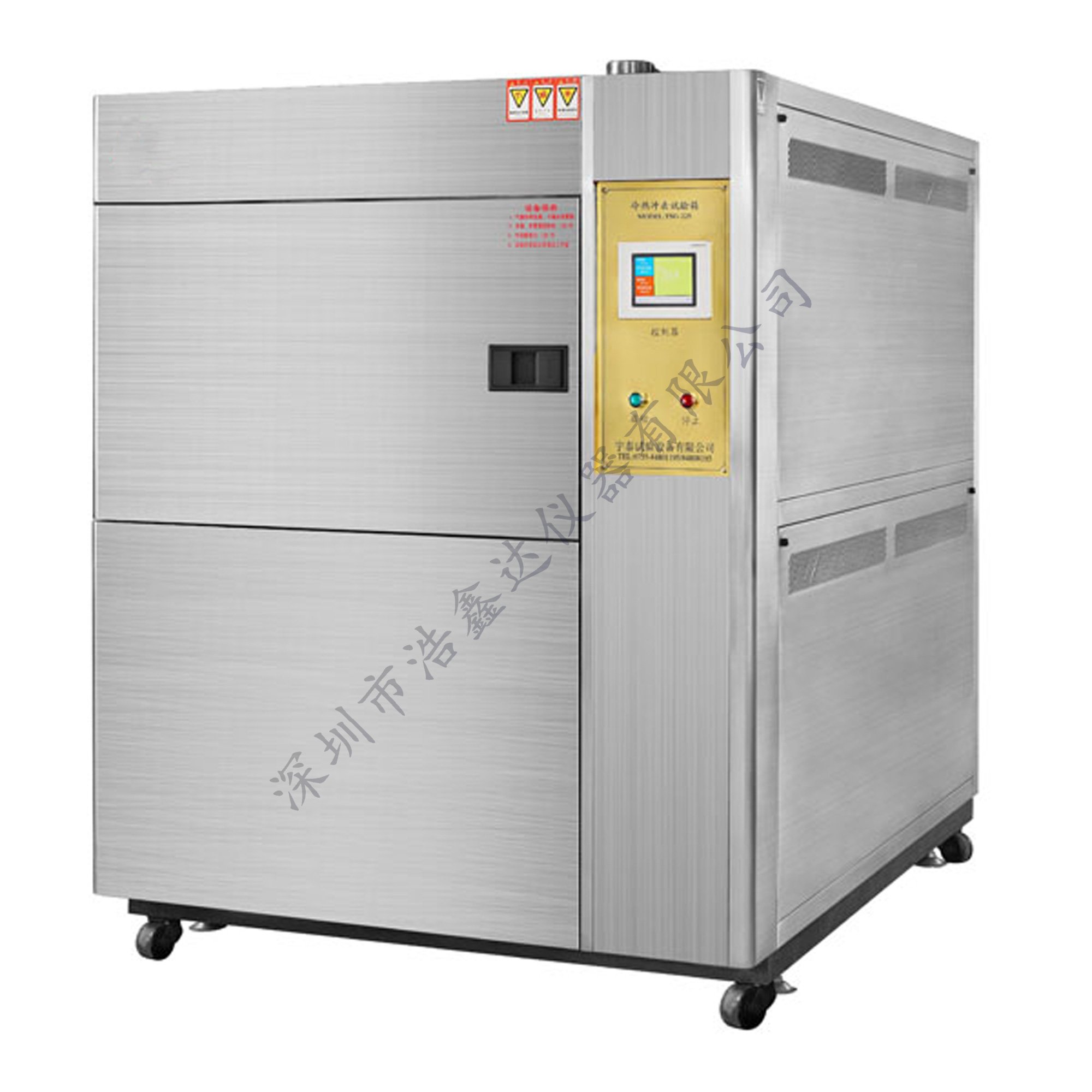

二箱冷热冲击试验箱

冷热冲击试验箱适用于电工、电子、仪器仪表及其它产品、零部件及材料在复杂的高、低温湿热环境下贮存、运输、使用时复杂的高低温湿热变化适应性试验。此设备区分为高温区，低温区，测试区三部份，采独特之断热结构及蓄热、蓄冷效果，应用冷热风路切换方式导入试品中，做冷热冲击测试，待测品为不移动之方式。

　　采用原装日制微电脑大型液晶LCD，中英文显示控制系统。

　　高程序记忆容量，可设定储存 100 组程序，最大循环设定 9999 Cycles，每段时间最大设定 999 Hrs 59Mins。

　　具有RS-232C通信接口装置，可与计算机联机操控／编辑／记录及二组动态接点（Time Signal Relay），使用便捷。

　　具备全自动，高精度系统回路，任一机件动作，完全由P.L.C. 锁定处理。

　　机件固障时，配有自动机回路及警示讯号。发现输入电力不稳定时，具有紧急停机装置。

试验箱主要技术：

型号				HX-49-2P-C		HX-64-2P-C	HX-80-2P-C	HX-100-2P-C	HX-150-2P-C
工作室尺寸(mm)				350350400		400400400	400400500	500400500	500500600
外形尺寸(mm)				140016501650		145016501650	150017501800	160017501800	160018501900
内部容量（升）				49L		64L	80L	100L	150L
温度冲击范围				D:—70℃~150℃； C:—40℃~150℃； B:—20℃~150℃； A:0℃~150℃；
湿度范围				10～98％R.H
功率 (kw)				20	20		25	25	30
试样重量（kg）				5	5		5	10	15
试验方式				气动风门切换 2 温室或 3 温室方式
高温室		预热温度范围		60 ～ + 200 ℃
		升温速率		RT. → + 200 ℃　约 3 5 分钟
低温室		预冷温度范围		-55 ～ -10 ℃			-65 ～ -10 ℃
		降温速率		+ 20 → -55 ℃ 约 6 0 分钟			+20 →－ 65 ℃ 约 7 0 分钟
性能指标		试验室温度范围		-40 － +150 ℃			-55 － +150 ℃
		温度偏差		±2 ℃
		温度恢复时间		5 分钟以内
		恢复条件		高温曝露			低温曝露
				150 ℃：30 分钟			-40 ℃：30 分钟
构成	高温室		加热器	鳍片式散热管形不锈钢电热器
			风机	高温环境温度曝露时共用离心风机，预热用轴流风机
	低温室		加热器冷却器	鳍片式散热管形不锈钢电热器、翅片式冷却器、蓄冷器
			风机	离心风机
	驱动装置		气动气缸	高温、环境温度、低温曝露时的各个风门驱动用
			空气压缩机	提供驱动气动风门的压缩空气（选件）
	制冷机组		制冷方式	机械压缩二元复迭制冷
			压缩机	欧美原装进口全封闭或半封闭压缩机
			制冷剂	环保冷媒 R-507/R-23
			冷凝器	不锈钢钎焊板式换热器
	控制系统		操作界面	10.2"TFT 彩色液晶显示触摸屏，中文菜单提示
			程序记忆容量	120个用户程序（可自行编制、修改）
			设定指示范围	时间： 1 分钟～ 99 小时 59 分钟，循环： 1 ～ 999 次循环
			控制器	SH-5600控制器人机界面温度控制器
			分辨率	± 0.1℃
			输入	PT100 铂电阻
			控制方法	PID 控制
			附属功能	定时器、超温保护、传感器上下风选择、停电保护、报警记录、试验曲线记录、试验暂停、程序运行时间显示
材料			外壳	纹路处理不锈钢板或优质冷轧钢板静电喷塑
			内体	不锈钢板 (SUS304)
			绝热	聚氨酯泡沫和玻璃纤维
标准配置			累计计时器 1 个，引线孔（ 25×100mm 长圆型孔箱体左侧面） 1 个，脚轮 6 个，调整脚 4 个
安全装置			漏电断路器，试验室温度过高、过低保护器（控制器内置），排气阀，试样电源控制端子，高、低温室超温保护（控制器内置），压缩机超压、过热保护，断水继电器，风机热继电器，电动机温度开关，电动机反转防止继电器，压缩空气压力开关，保险丝。
选配			温度记录仪
电源			AC 380±10%V 50±0.5 Hz ，三相四线 + 保护地线
