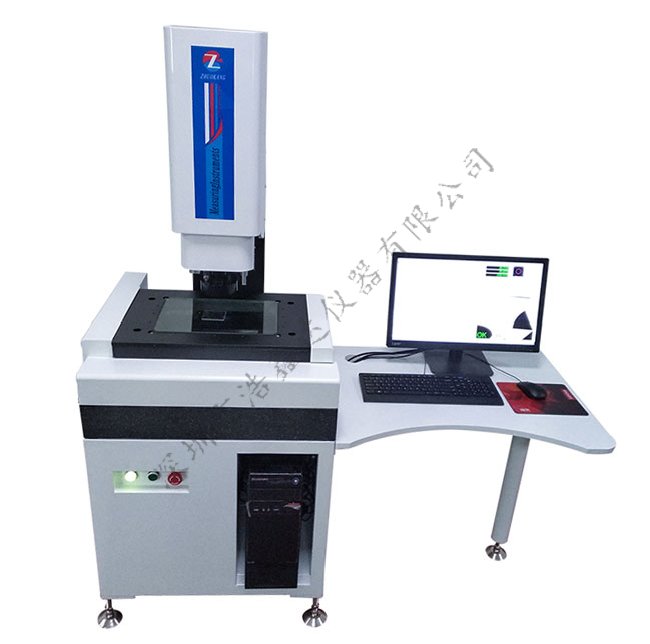

全自动二次元影像测量仪

产品详细
产品购买

♦  HX全自动二次元影像测量仪,拥有独特的底座、立柱花岗石结构设计,全新的数字测量计算方式,稳定而精准的测量精度,是现代化企业产品尺寸检验测量不可缺少的精密仪器。

♦ HX全自动二次元影像测量仪为传统投影仪的升级替换产品,传统投影仪只是将物体通过光学投影放大后利用数据处理器进行简易测量,而影像测量仪则是将被测物体通过图像采集方式清晰地转换 到电脑中,并采用HX专用影像测量软件,针对拍摄于电脑软件中的产品图片,通过不同的测量工具(点、线、圆、圆弧、角度等)来测量物体尺寸,最终以不同文档格式来保存测量数据(WORDEXCELCAD,其准确性及实用性均远远超越传统投影仪。

♦ HX自动二次元影像测量仪适用于以二维测量为目的一切应用领域,主要应用于工件内部多种缺陷(焊缝、裂纹、夹杂、气孔等)的检测、定位、评估和诊断,既可以用于实验室,也可以用于工程现场;广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。



产品特点

♦ HX影像测量仪采用德国COMST高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统;

♦ 由二坐标工作台、电子光栅尺与数据处理器组成数字元测量及数据处理系统;

♦ 底座、立柱均采用花岗石结构设计,外观简洁大方,永不生锈,永不变形;

♦ XYZ三轴均采用进口精密滚珠摩擦精密传动,灵敏可靠,无背隙,并能快速移动;

♦ 底光采用LED磨砂冷光源,光源均匀分布,保证产品轮廓各个角落之光照均匀度;

♦ 表面光由3组环形LED光源组成,均为恒流电源驱动,连续可调;

♦ 高品质光学系统及高分辨率CCD,能确保清晰的测量画面;

♦ 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起;

♦ 仪器与计算机连接后,采用专用影像测量仪软件对测绘图形进行处理及输出。

♦ 标配HX测量软件,可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧、自动去毛刺,可测点、线、圆、圆弧、角度、距离等(详细软件功能见以下参数);

♦ 可将测量结果导入AUTOCAD中,与产品原图进行对比,也可简单处理形成工程图;

♦ 可将测量数据或图形导入WORDEXCEL做报表;



主要参数:



型号

HXD3020C

HXD4030C

HXD5040C

其它规格可订制

行程(mm)

300*200*200

400*300*200

500*400*200



外形尺寸(mm)

760*660*1700

900*800*1700

1100*950*1700



台面尺寸(mm

550*380

660*500

800*640



工作台玻璃尺寸(mm

340*240

440*340

540*440



重量(kg)

480

550

640



承重(kg)

30

35

40



X Y轴测量精度(μm)

 2.0+L/150



Z轴测量精度(μm)

3.0+L/150



重复精度(μm

2



XY轴运动速度

0-400mm/S(任意选择)



Z轴运动速度

0-100m/S(任意选择)



操作方式

软件+摇杆()



光栅尺

0.0005mm玻璃光栅



导轨

台湾上银”P级超精密级(行走平行度精度≤0.003mm)直线导轨



丝杆

台湾“TBI”研磨滚珠丝杆



轴承

日本原装“NSK” 双例组合向心球轴承



电机

松下A6



运动控制器

UWC4000(全闭环控制)



光电限位开关

日本原装欧姆龙光电限位开关



摄像机

进口 1/2CCD



视频卡

SV2000高解析度彩色视频卡



光源

表面

LED冷光源



轮廓

LED平行冷光源



光学镜头

0.7-4.5x高清晰变焦镜头,可选自动变倍镜头,1:6.5变倍比,导航功能

放大倍率

光学放大倍率:0.74.5×;影像放大倍率:20128X

软件

HX-CNC专用全自动标准版测量软件

电脑

联想商用电脑+19.5寸液晶显示器

电源

220V/50Hz/3A

工作环境

温度25±2,温度变化<2/hr,湿度3080

影像仪专用桌

内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮
