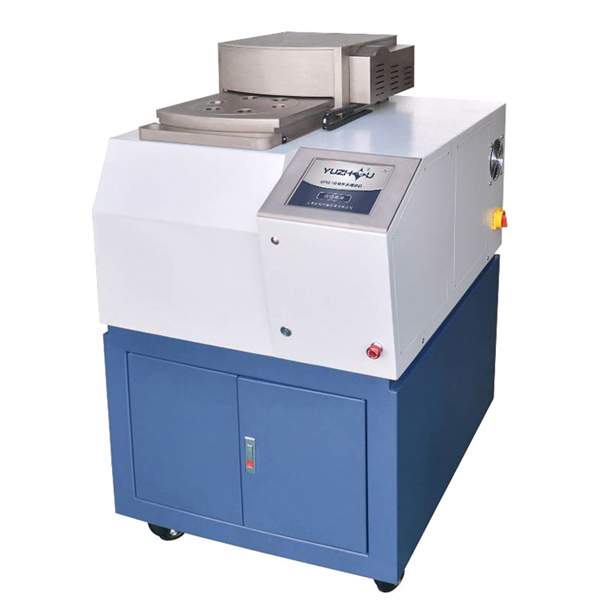

DZXQ-1自动多头镶嵌机是金相试样制备过程中的一个非常重要的环节,尤其对于一些不易手拿的、微小的样品,形状不规则需要保护边缘的试样或需进行自动磨抛的试样,进行试样的镶嵌是必不可少的工序。DZXQ-1自动多头镶嵌机是一款先进的液压水冷式自动试样镶嵌设备,镶嵌过程由单片机程序进行控制,实现了加热、加压、保压、冷却、卸压等镶嵌过程的一键式操作,无需操作人员值守,自动完成试样镶嵌,并具备声光报警功能。
该机内置6个长模套,配备中间隔块,可以同时完成12个样品的镶嵌。与市场上的自动磨抛机磨样数量对应,一次镶嵌可以同时满足2台自动磨抛设备来快速制备金相样品。该机采用一个大功率的液压动力装置,加热与冷却装置一体化设计,结构精简高效,隔离与安全保护功能齐全。具备自动开关滑盖系统,多个试样一次顶出,免去了操作多台镶嵌机逐一开盖的繁琐步骤。操作人员只需放置试样和添加镶嵌料,其余操作都是自动完成,大大减少劳动力,效率极高,镶样质量佳,特别适合生产型企业制备大批量镶嵌样品。
主要参数:
型号 |
DZXQ-1 |
模套规格 |
Ф25mm,Ф30mm,Ф40mm (选其一) |
模腔高度 |
130mm,有效高度90mm |
加热功率 |
9kW |
加压压力 |
出厂设置150bar(相当于15Mpa, 150kgf/cm2,不可调) |
加热设定范围 |
50~180℃ (出厂设置130℃) |
加热时间 |
用户自定义1~15分钟(出厂设置6分钟) |
保压时间 |
用户自定义30秒~7分钟(出厂设置1分钟) |
冷却时间 |
用户自定义1分钟~30分钟(出厂设置3分钟) |
镶嵌总时间 |
约10分钟 |
冷却方式 |
外接水源冷却 |
输入电源 |
三相五线380V,50Hz,20A |
外形尺寸 |
705×810×1520mm |
净重 |
800kg |
标准配置:
名称 |
规格 |
数量 |
主机 |
|
1台 |
中间隔块 |
|
6个 |
上模块 |
|
6个 |
进水管 |
洗衣机进水管 |
1根 |
出水管 |
Ф10mm |
1根 |
进水过滤网 |
|
1个 |
卡箍 |
|
1个 |
镶嵌粉 |
500g |
1瓶 |
量杯 |
|
1个 |
漏斗 |
|
1个 |
产品说明书 |
|
1份 |
合格证 |
|
1份 |
选配件/耗材:
名称 |
规格 |
热固性镶嵌料 |
黑色,白色,红色,绿色 |
热塑性镶嵌料 |
透明 |
导电型镶嵌料 |
黑色 |
定制循环冷却系统 |
|
