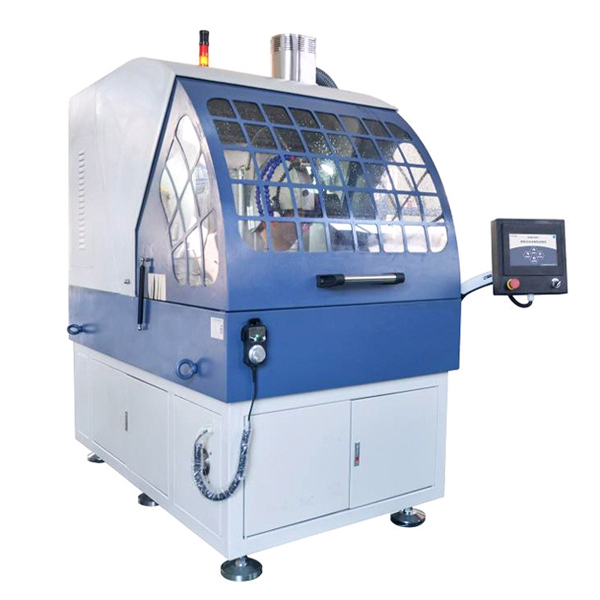

QGZ-DG1全自动导轨切割机

产品详细

产品购买

QGZ-DG1全自动导轨切割机专为导轨型工件的切割而设计，采用ABB大功率电机，施耐德电气和三菱软件，实现工件的高效快速切割，具有非常高的可靠性和控制能力。工件切断后，主轴自动归位，配合辊道输送机，可实现不间断切割作业。切割后的试样表面光亮、平整，无烧伤，是切割导轨型工件的理想设备，同时适合生产加工和制样检验使用。

产品特点：

ABB-11KW大功率电机，实现各种材料的高效切割；
主轴自动智能进给，通过光电感应，切割完自动归位；
主轴可通过电子手轮或自动精确控制，切割垂直度0.3以内；
液压自动夹具，一键自动夹持（可选配带角度15°，30°，45°夹具）；
两端开口，满足超长棒材切割，配合辊道输送机，实现不间断切割作业；
砂轮片损耗报警提示，保证切割无异常；
带孔黄铜夹持底板；
双LED灯照明，自动排雾系统，切割室明亮清晰；
六路冷却水管，防止试样烧伤；
移动式磁性过滤循环水箱，避免堵塞，利用率高。

主要参数：

型号	QGZ-DG1
控制方式	自动切割，10寸工业触摸屏控制，也可切换到操作手柄控制
进给速度	1~200mm/min（建议5~12mm/min，最大速度为零负荷状态）
切割片尺寸	Φ400×3×Φ32mm
切割平台尺寸(X*Y)	632×565mm
Y轴行程	200mm
Z轴行程	260mm
最大切割截面	140×80mm
夹具开口	160mm，液压自动夹紧
主轴电机	ABB电机, 11kW
转速	500-3000 r/min
进给电机	伺服电机
输入电源	380V, 50Hz, 20A三相五线
外形尺寸	1860×1755×2190mm
重量	约2500kg
水箱容量	120L
水泵流量	100L/min
水箱尺寸	700×630×800mm
水箱重量	90kg

标准配置：

名称	规格	数量
主机		1台
水箱		1台
切割片	Φ400×3×Φ32mm	2片 (1片装于主机上)
切削液	3kg	2桶
呆扳手	46#	1把
内六角扳手	6mm，8mm	2把
进水管		1根
出水管		1根
排气管		1根
说明书		1份
合格证		1份
